Inverter

Raccogliendo lo stato operativo, i dati e la generazione di energia dell''inverter, il modulo logger ethernet con porta RS232 può eseguire un monitoraggio efficiente a lungo termine del sistema fotovoltaico, che aumenta l''efficienza del lavoro e riduce significativamente i costi di gestione. Il logger può connettersi a un singolo inverter tramite interfacce multi-tipo, che consentono di raccogliere tutti i dati del sistema fotovoltaico dall''inverter. Nel frattempo, la piattaforma cloud di monitoraggio remoto (portale SOLARMAN) fornisce un potente supporto dati per il logger. Il logger invia i dati alla piattaforma di monitoraggio tramite Ethernet. Lo stato in tempo reale e i dati storici possono essere visualizzati con grafici, consentendo una comprensione intuitiva e chiara del sistema fotovoltaico. Inoltre, avvisi personalizzati e possibilità di notificare immediatamente agli utenti eventuali malfunzionamenti o difetti tramite SMS ed e-mail, che realizzano la gestione dell''impianto fotovoltaico in qualsiasi momento e ovunque, semplificando notevolmente anche la manutenzione. Spefifiche Hardware Interfaccia data: RS232 Interfaccia controllo remoto: LAN Tensione di lavoro: 5-12Vdc Tensione di lavoro massima: 15Vdc Potenza di lavoro massima: 1W Indicatori LED: - Uno per connessione all''inverter - Uno per connessione al server - Uno mostra lo stato del logger Memoria: 2MB Flash Interfaccia esterna: DB9 Temperatura di lavoro: -30~+70°C Temperatura di stoccaggio: -45~+90°C Umidità di lavoro: <90% senza condensa Umidità di stoccaggio: <40% Grado di protezione: IP65 Software App: SOLARMAN Smart e SOLARMAN Business (disponibili per Android e iOS) Numero di connessioni: Una Velocità di comunicazione seriale: 9600bps (1200-115200bps, configurabile) Intervallo di trasmissione dei dati: default 5 minuti (1-15 minuti, configurabile) Configurazione: - AT+ set di istruzioni - Server remoto Aggiornamento firmware: aggiornamento remoto Altro: Controllo in tempo reale, ripristino dei dati

Dati ingresso batteria Tipo di batteria: Piombo acido o ioni di litio Intervallo di tensione della batteria: 40-60V Massimo. Corrente di carica: 135A Massimo. Corrente di scarica: 135A Curva di ricarica: 3 Stadi BMS batteria: Autoadattamento Dati ingresso stringa FV Massimo. Potenza in ingresso CC: 7800W Tensione di ingresso FV: 370V (125V-500V) Intervallo MPPT: 150-425V Intervallo di tensione CC a pieno carico: 300-425V Tensione di avvio: 125V Corrente di ingresso FV: 13A+13A Massimo. FV ISC: 17A+17A Numero di tracker MPPT: 2 Numero di stringhe per tracker MPPT: 1+1 Dati di uscita AC Uscita AC nominale e potenza UPS: 6000W Massimo. Potenza in uscita AC: 6600W Potenza di picco (fuori rete): 2 volte la potenza nominale, 10S Corrente nominale di uscita AC: 27,3A Massimo. Corrente AC: 30A Massimo. Passaggio AC continuo: 40A Fattore di potenza: Da 0,8 in anticipo a 0,8 in ritardo Frequenza tensione di uscita: 50/60Hz Tipo di griglia: Monofase Distorsione armonica corrente: THD<3% (Carico lineare<1.5%) Efficienza Efficienza: 97,60% Euro Efficienza: 96,50% Efficienza MPPT: 99,90% Protezioni Protezione contro i fulmini in ingresso fotovoltaico: Integrato Protezione anti-isola: Integrato Protezione da inversione polarità stringhe FV: Integrato Rilevamento resistenza di isolamento: Integrato Unità di monitoraggio della corrente residua: Integrato Protezione da sovracorrente in uscita: Integrato Protezione da cortocircuito dell''uscita: Integrato Protezione da sovratensione in uscita: Integrato Protezione contro le sovratensioni: Tipo CC II / Tipo CA II Regolamento di rete: CEI0-21 Norme di sicurezza: IEC62109-1, IEC62109-2 CEM: EN61000-6-1, EN61000-6-3 Dati generali Temperatura operativa (℃): -25-60℃, >45℃ Declassamento Raffreddamento: Gestione intelligente Rumore (dB): <30 decibel Comunicazione con BMS: RS485 Peso: 20,5Kg Dimensioni (LxWxH): 330×580×232mm Grado di protezione: IP65 Installazione: Montaggio a parete Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale pura Frequenza: 50Hz Tensione d''uscita: 230Vac Potenza d''uscita di picco: 6600W Potenza d''uscita nominale: 6000W Efficienza massima: 97.6% Caratteristiche Meccaniche Dimensioni: 580mm x 330mm x 232mm Peso: 20.5Kg

Inverter adatto per impianto fotovoltaico ad isola (stand-alone). Caratteristiche Generali Tipologia inverter: semplice Raffreddamento: Convezione forzata - ventola automatica Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale pura Frequenza: 50Hz Tensione d''ingresso: 24Vdc Tensione d''uscita: 230Vac Potenza d''uscita di picco: 1200W Potenza d''uscita nominale: 700W Efficienza massima: 85% Corrente in ingresso: 70A Capacità minima batteria: >100Ah Consumo a vuoto in stand by: <0.6A Spegnimento batteria scarica: 20V Tolleranza spegnimento batteria: ±1V Soft start: si Funzione restart: Sovraccarico (automatico)|Tensione batteria alta (automatico)|Tensione batteria bassa (automatico) Caratteristiche Meccaniche Dimensioni: 340mm x 135mm x 79mm Peso: 2.1Kg Protezione: IP20 Installazione: a parete|orizzontale Caratteristiche Termiche Temperatura di funzionamento: -10 / 40°C Collegamenti Controllo remoto: si Connessioni ingresso: morsetti a vite per occhielli Connessioni uscita: 1 presa Schuko Dimensioni minime cavi: 13.5mm² Uscita USB : 5V 2.1A Protezione ingresso Overvoltage, Undervoltage, Inversione di polarità (tramite fusibili) Protezione uscita Sovraccarico, Cortocircuito, Sovratemperatura. Allarmi Minima tensione batteria, Sovratemperatura, Sovraccarico. Avvertenze - Collegare direttamente alle batterie utilizzando i cavi in dotazione. - L''inversione di polarità di batteria danneggia il dispositivo. Danno non coperto da garanzia. - Non collegare l''uscita dell''inverter alla rete elettrica. Tale connessione danneggia l''inverter irrimediabilmente. Danno non coperto da garanzia.

Inverter adatto per impianto fotovoltaico ad isola (stand-alone). Caratteristiche Generali Tipologia inverter: semplice Raffreddamento: Convezione forzata - ventola automatica Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale pura Frequenza: 50Hz Tensione d''uscita: 230Vac Potenza d''uscita di picco: 2000W Potenza d''uscita nominale: 1000W Efficienza massima: 85% Corrente in ingresso: 100A Capacità minima batteria: >150Ah Soft start: si Funzione restart: Sovraccarico (automatico)|Tensione batteria alta (automatico)|Tensione batteria bassa (automatico) Caratteristiche Meccaniche Peso: 3.6Kg Protezione: IP20 Installazione: a parete|orizzontale Caratteristiche Termiche Temperatura di funzionamento: -10 / 40°C Collegamenti Controllo remoto: si Connessioni ingresso: morsetti a vite per occhielli Connessioni uscita: 1 presa Schuko Protezione ingresso Overvoltage, Undervoltage, Inversione di polarità (tramite fusibili) Protezione uscita Sovraccarico, Cortocircuito, Sovratemperatura. Allarmi Minima tensione batteria, Sovratemperatura, Sovraccarico. Avvertenze - Collegare direttamente alle batterie utilizzando i cavi in dotazione. - L''inversione di polarità di batteria danneggia il dispositivo. Danno non coperto da garanzia. - Non collegare l''uscita dell''inverter alla rete elettrica. Tale connessione danneggia l''inverter irrimediabilmente. Danno non coperto da garanzia.

Inverter adatto per impianto fotovoltaico ad isola (stand-alone). Caratteristiche Generali Tipologia inverter: semplice Raffreddamento: Convezione forzata - ventola automatica Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale pura Frequenza: 50Hz Tensione d''uscita: 230Vac Potenza d''uscita di picco: 6000W Potenza d''uscita nominale: 3000W Efficienza massima: 85% Capacità minima batteria: >150Ah Soft start: si Funzione restart: Sovraccarico (automatico)|Tensione batteria alta (automatico)|Tensione batteria bassa (automatico) Caratteristiche Meccaniche Dimensioni: 490mm x 200mm x 157mm Peso: 12Kg Protezione: IP20 Installazione: a parete|orizzontale Caratteristiche Termiche Temperatura di funzionamento: -10 / 40°C Collegamenti Controllo remoto: si Connessioni ingresso: morsetti a vite per occhielli Connessioni uscita: 2 prese Schuko Protezione ingresso Overvoltage, Undervoltage, Inversione di polarità (tramite fusibili) Protezione uscita Sovraccarico, Cortocircuito, Sovratemperatura. Allarmi Minima tensione batteria, Sovratemperatura, Sovraccarico. Avvertenze - Collegare direttamente alle batterie utilizzando i cavi in dotazione. - L''inversione di polarità di batteria danneggia il dispositivo. Danno non coperto da garanzia. - Non collegare l''uscita dell''inverter alla rete elettrica. Tale connessione danneggia l''inverter irrimediabilmente. Danno non coperto da garanzia.

PINOUT Connettori BMS-Link “TO BMS”: 1. +5Vdc 2. +5Vdc 3. RS485 B 4. RS485 B 5. RS485 A 6. RS485 A 7. GND 8. GND PINOUT Connettori Batteria Connettore RJ45 “CAN / RS485”: 1. RS485 B2 2. RS485 A2 3. GND 4. CANH 5. CANL 6. GND 7. RS485 A2 8. RS485 B2

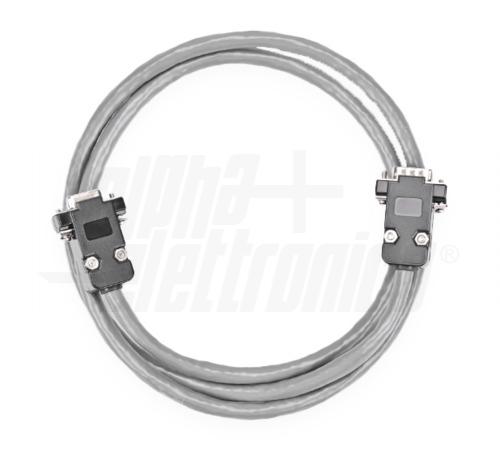

Cavetto di interfaccia per realizzare il collegamento BMS tra inverter e batteria Pylontech US3000 PINOUT Connettori BMS-Link “TO BMS”: 1. +5Vdc 2. +5Vdc 3. RS485 B 4. RS485 B 5. RS485 A 6. RS485 A 7. GND 8. GND PINOUT Connettori Batteria Connettore RJ45 “CAN / RS485”: 1. RS485 B2 2. RS485 A2 3. GND 4. CANH 5. CANL 6. GND 7. RS485 A2 (raccomandato) 8. RS485 B2 (raccomandato)

Il KEPH-BMSL è un convertitore di protocollo BMS esterno con un MCU indipendente. Il parametro "PRO" viene impostato dal telecomando o dal software tramite PC dopo averlo collegato all''inverter e alla batteria al litio. Caratteristiche: - MCU indipendente; - Due interfacce RS485; - Supporta la conversione di più protocolli BMS; - Impostazione del numero di protocollo; - Conversione e comunicazione affidabili del protocollo; - Misuratore remoto opzionale o software per PC per l''impostazione del numero di protocollo; Dati tecnici Ingresso: 5V (alimentazione fornita dalla porta RJ45) Grado di protezione: IP30 Dimensioni: 67x51x24.5mm

Tramite una rete WiFi 2.4GHz, l''adattatore può trasmettere tutti i dati operativi dall''inverter/caricabatterie all''APP in tempo reale. Gli utenti possono monitorare da remoto i dispositivi collegati e i parametri del programma tramite l''applicazione per smartphone. Caratteristiche: Adatto per gli inverter della serie KEPH con interfaccia DB9/RS485 Adattato per inverter della serie KIPT con interfaccia RJ45/RS485 Specifiche -Tensione di lavoro: 5 V ± 0,5 V (alimentato dalla porta di comunicazione) -Corrente di auto consumo: Emissione di picco: 150 mA; Inattivo: 310uA -Metodo di connessione: RS-485 -Parametri di connessione: 115200Bps, 8N1 -Interfaccia Standard: EPEVER comunicazione standard V1-1.0 -Frequenza di lavoro: 2.4 ~ 2.4835GHz -Massima distanza di connessione Wi-Fi: 20 m -App Solar Guardian: I dispositivi Android richiedono Android 9.0 o versioni successive. I dispositivi Apple richiedono iOS 11.0 o versioni successive. -Colore corpo: Nero -Dimensioni PxLxA: 63x19x10mm (adattatore WiFi). 57x34x22mm (adattatore da RS485 a RJ45). -Peso adattatore Wifi: 7,7g -Temperatura di lavoro: -40 ~ 85°C -Grado di Protezione: IP30 Contenuto confezione -Adattatore RJ45 WiFi -Adattatore da DB9 a RJ45 -Manuale d''uso

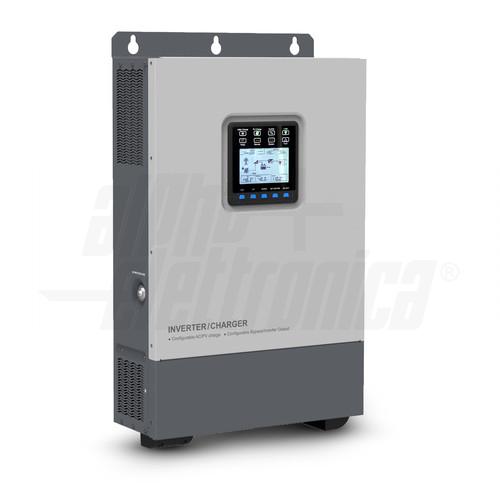

Inverter ottimizzato per la gestione di diverse fonti di energia. Regolatore di carica MPPT integrato. Caricabatterie da rete o generatore integrato. Adatto per batterie piombo AGM/GEL e Litio. Con display LCD per la configurazione dei parametri. Supporta Due modalità di funzionamento: con batteria e senza batteria. Tre modalità di carica: solo solare, priorità solare, rete e solare. Due modalità di rete AC: priorità inverter e priorità rete elettrica. Caratteristiche Generali Tipologia inverter: con cariacabatterie e bypass 230V Modalità funzionamento: Priorità AC (UPS), Priorità DC Raffreddamento: Convezione forzata - ventola automatica Funzioni aggiuntive: Contatto on-off remoto|Porta comunicazione RS485 Interfaccia di controllo: RS485 Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale pura Frequenza: 50Hz Tensione d''uscita: 230Vac Configurazione tensione d''uscita: fissa Configurazione frequenza d''uscita: fissa Potenza d''uscita di picco: 6000W Potenza d''uscita nominale: 3000W Potenza d''uscita per 10 minuti: 3500W Efficienza massima: 93% Corrente relè by-pass: 16A Tolleranza spegnimento batteria: ±0,5V Soft start: si Transfer Switch: Automatico Protezioni: Cortocircuito|Sovraccarico|Sovratemperatura Fusibile: interno Caratteristiche Caricabatterie Tensione d''ingresso: 230Vac Tolleranza tensione d''ingresso: ±10% Frequenza: 50Hz Carica solare Tensione Voc max: 450V (395V@25°C) Potenza PV di carica max: 2875W Corrente PV di carica max: 16A Caratteristiche Meccaniche Protezione: IP20 Installazione: a parete Rumorosità: 60dB Caratteristiche Termiche Temperatura di funzionamento: -20 / 50°C Umidità: 5 ÷ 95% Collegamenti Controllo remoto: optional Cavo d''ingresso: Cavo rosso nero 35mm² Connessioni ingresso: morsetti a vite DC|morsetti a vite per occhielli Connessioni uscita: morsetti a vite Attenzione L''inverter è adatto per applicazioni in isola (Off-grid o Stand-alone). L''inverter è dotato di ingresso rete 230V ma non dispone della funzione di immissione in rete. Prodotto non adatto per cessione dell''energia in rete (CEI 0-21).

Inverter ottimizzato per la gestione di diverse fonti di energia. Regolatore di carica MPPT integrato. Caricabatterie da rete o generatore integrato. Adatto per batterie piombo AGM/GEL e Litio. Con display LCD per la configurazione dei parametri. Supporta Due modalità di funzionamento: con batteria e senza batteria. Tre modalità di carica: solo solare, priorità solare, rete e solare. Due modalità di rete AC: priorità inverter e priorità rete elettrica. Caratteristiche Generali Tipologia inverter: con cariacabatterie e bypass 230V Modalità funzionamento: Priorità AC (UPS), Priorità DC Raffreddamento: Convezione forzata - ventola automatica Funzioni aggiuntive: Contatto on-off remoto|Porta comunicazione RS485 Interfaccia di controllo: RS485 Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale pura Frequenza: 50Hz Corrente massima AC di ingresso: 30A Tensione d''ingresso: 48Vdc Tensione d''uscita: 230Vac Configurazione tensione d''uscita: fissa Configurazione frequenza d''uscita: fissa Potenza d''uscita di picco: 8000W Potenza d''uscita nominale: 4000W Potenza d''uscita per 10 minuti: 5000W Efficienza massima: 93% Corrente in ingresso: 30A Consumo a vuoto in stand by: <0.7A Corrente relè by-pass: 16A Spegnimento batteria scarica: 43.2V Tolleranza spegnimento batteria: ±0,5V Soft start: si Transfer Switch: Automatico Protezioni: Cortocircuito|Sovraccarico|Sovratemperatura Fusibile: interno Caratteristiche Caricabatterie Tensione d''ingresso: 230Vac Tolleranza tensione d''ingresso: ±10% Frequenza: 50Hz Tensione d''uscita: 58.4Vdc Corrente nominale di ricarica: 80A Carica solare Tensione Voc max: 500V (400V@25°C) Potenza PV installata max: 5000W Potenza PV di carica max: 4000W Corrente PV di carica max: 24A Carica da rete Corrente di carica max: 80A Caratteristiche Meccaniche Dimensioni: 149mm x 381.6mm x 642.5mm Peso: 19Kg Protezione: IP20 Installazione: a parete Rumorosità: 60dB Caratteristiche Termiche Temperatura di funzionamento: -20 / 50°C Umidità: 5 ÷ 95% Collegamenti Controllo remoto: optional Cavo d''ingresso: Cavo rosso nero 35mm² Connessioni ingresso: morsetti a vite DC|morsetti a vite per occhielli Connessioni uscita: morsetti a vite Dimensioni minime cavi: 35mm² Attenzione L''inverter è adatto per applicazioni in isola (Off-grid o Stand-alone). L''inverter è dotato di ingresso rete 230V ma non dispone della funzione di immissione in rete. Prodotto non adatto per cessione dell''energia in rete (CEI 0-21).

Adatto per carichi resistivi. Inverter adatto per impianto fotovoltaico ad isola (stand-alone). Caratteristiche Generali Tipologia inverter: semplice Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale modificata Frequenza: 50Hz Tensione d''ingresso: 12Vdc Tensione d''uscita: 230Vac Potenza d''uscita di picco: 450W Potenza d''uscita nominale: 150W Efficienza massima: 80% Corrente in ingresso: 12.5A Consumo a vuoto in stand by: <0.3A Spegnimento batteria scarica: 10V Tolleranza spegnimento batteria: ±0,5V Soft start: si Funzione auto-restart: Non disponibile Caratteristiche Meccaniche Dimensioni: 177mm x 71mm x 65mm Peso: 0.49Kg Protezione: IP20 Caratteristiche Termiche Temperatura di funzionamento: 0 / 50°C Umidità: 0 ÷ 95% Collegamenti Controllo remoto: no Connessioni ingresso: spina accendisigari Connessioni uscita: 1 presa Schuko Dimensioni minime cavi: 1.2mm² Protezione ingresso Overvoltage, Undervoltage, Inversione di polarità (tramite fusibili). Protezione uscita Sovraccarico, Cortocircuito, Sovratemperatura. Allarmi Minima tensione batteria, Sovratemperatura, Sovraccarico. Avvertenze - L''inversione di polarità di batteria danneggia il dispositivo. Danno non coperto da garanzia. - Non collegare l''uscita dell''inverter alla rete elettrica. Tale connessione danneggia l''inverter irrimediabilmente. Danno non coperto da garanzia. - Non collegare carichi altamente induttivi o capacitivi, come motori, lampade fluorescenti, frigoriferi, ecc. L''inverter potrebbe non funzionare correttamente fino a danneggiarsi. Danno non coperto da garanzia. Contenuto della confezione 1 x Inverter 1 x Fusibile 15 A 1 x Manuale d’uso

Adatto per carichi resistivi. Inverter adatto per impianto fotovoltaico ad isola (stand-alone). Caratteristiche Generali Tipologia inverter: semplice Raffreddamento: Convezione forzata - ventola automatica Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale modificata Frequenza: 50Hz Tensione d''uscita: 230Vac Potenza d''uscita di picco: 900W Potenza d''uscita nominale: 350W Efficienza massima: 80% Tolleranza spegnimento batteria: ±0,5V Soft start: si Funzione auto-restart: Non disponibile Caratteristiche Meccaniche Dimensioni: 155mm x 73mm x 73mm Peso: 0.9Kg Protezione: IP20 Installazione: a parete|orizzontale Caratteristiche Termiche Temperatura di funzionamento: 0 / 50°C Umidità: 0 ÷ 95% Collegamenti Controllo remoto: no Connessioni ingresso: morsetti a vite per occhielli Connessioni uscita: 1 presa Schuko Dimensioni minime cavi: 2mm² Protezione ingresso Overvoltage, Undervoltage, Inversione di polarità (tramite fusibili). Protezione uscita Sovraccarico, Cortocircuito, Sovratemperatura. Allarmi Minima tensione batteria, Sovratemperatura, Sovraccarico. Avvertenze - Collegare direttamente alle batterie utilizzando i cavi in dotazione. - L''inversione di polarità di batteria danneggia il dispositivo. Danno non coperto da garanzia. - Non collegare l''uscita dell''inverter alla rete elettrica. Tale connessione danneggia l''inverter irrimediabilmente. Danno non coperto da garanzia. - Non collegare carichi altamente induttivi o capacitivi, come motori, lampade fluorescenti, frigoriferi, ecc. L''inverter potrebbe non funzionare correttamente fino a danneggiarsi. Danno non coperto da garanzia.

Adatto per carichi resistivi. Inverter adatto per impianto fotovoltaico ad isola (stand-alone). Caratteristiche Generali Tipologia inverter: semplice Raffreddamento: Convezione forzata - ventola automatica Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale modificata Frequenza: 50Hz Tensione d''uscita: 230Vac Potenza d''uscita di picco: 1500W Potenza d''uscita nominale: 600W Efficienza massima: 80% Tolleranza spegnimento batteria: ±0,5V Soft start: si Funzione auto-restart: Non disponibile Caratteristiche Meccaniche Dimensioni: 190mm x 113mm x 62mm Peso: 1.5Kg Protezione: IP20 Installazione: a parete|orizzontale Caratteristiche Termiche Temperatura di funzionamento: 0 / 50°C Umidità: 0 ÷ 95% Collegamenti Controllo remoto: no Connessioni ingresso: morsetti a vite per occhielli Connessioni uscita: 1 presa Schuko Dimensioni minime cavi: 8mm² Protezione ingresso Overvoltage, Undervoltage, Inversione di polarità (tramite fusibili). Protezione uscita Sovraccarico, Cortocircuito, Sovratemperatura. Allarmi Minima tensione batteria, Sovratemperatura, Sovraccarico. Avvertenze - Collegare direttamente alle batterie utilizzando i cavi in dotazione. - L''inversione di polarità di batteria danneggia il dispositivo. Danno non coperto da garanzia. - Non collegare l''uscita dell''inverter alla rete elettrica. Tale connessione danneggia l''inverter irrimediabilmente. Danno non coperto da garanzia. - Non collegare carichi altamente induttivi o capacitivi, come motori, lampade fluorescenti, frigoriferi, ecc. L''inverter potrebbe non funzionare correttamente fino a danneggiarsi. Danno non coperto da garanzia.

Adatto per carichi resistivi. Inverter adatto per impianto fotovoltaico ad isola (stand-alone). Caratteristiche Generali Tipologia inverter: semplice Raffreddamento: Convezione forzata - ventola automatica Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale modificata Frequenza: 50Hz Tensione d''uscita: 230Vac Potenza d''uscita di picco: 2400W Potenza d''uscita nominale: 1000W Efficienza massima: 85% Tolleranza spegnimento batteria: ±0,5V Soft start: si Funzione auto-restart: Non disponibile Caratteristiche Meccaniche Dimensioni: 340mm x 135mm x 79mm Peso: 2.5Kg Protezione: IP20 Installazione: a parete|orizzontale Caratteristiche Termiche Temperatura di funzionamento: 0 / 50°C Umidità: 0 ÷ 95% Collegamenti Controllo remoto: optional Connessioni ingresso: morsetti a vite per occhielli Connessioni uscita: 1 presa Schuko Dimensioni minime cavi: 14mm² Protezione ingresso Overvoltage, Undervoltage, Inversione di polarità (tramite fusibili). Protezione uscita Sovraccarico, Cortocircuito, Sovratemperatura. Allarmi Minima tensione batteria, Sovratemperatura, Sovraccarico. Avvertenze - Collegare direttamente alle batterie utilizzando i cavi in dotazione. - L''inversione di polarità di batteria danneggia il dispositivo. Danno non coperto da garanzia. - Non collegare l''uscita dell''inverter alla rete elettrica. Tale connessione danneggia l''inverter irrimediabilmente. Danno non coperto da garanzia. - Non collegare carichi altamente induttivi o capacitivi, come motori, lampade fluorescenti, frigoriferi, ecc. L''inverter potrebbe non funzionare correttamente fino a danneggiarsi. Danno non coperto da garanzia.

Adatto per carichi resistivi. Inverter adatto per impianto fotovoltaico ad isola (stand-alone). Caratteristiche Generali Tipologia inverter: semplice Raffreddamento: Convezione forzata - ventola automatica Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale modificata Frequenza: 50Hz Tensione d''uscita: 230Vac Potenza d''uscita di picco: 3000W Potenza d''uscita nominale: 1500W Efficienza massima: 85% Tolleranza spegnimento batteria: ±0,5V Soft start: si Funzione auto-restart: Non disponibile Caratteristiche Meccaniche Dimensioni: 400mm x 135mm x 79mm Peso: 3.3Kg Protezione: IP20 Installazione: a parete|orizzontale Caratteristiche Termiche Temperatura di funzionamento: 0 / 50°C Umidità: 0 ÷ 95% Collegamenti Controllo remoto: optional Connessioni ingresso: morsetti a vite per occhielli Connessioni uscita: 1 presa Schuko Dimensioni minime cavi: 22mm² Protezione ingresso Overvoltage, Undervoltage, Inversione di polarità (tramite fusibili). Protezione uscita Sovraccarico, Cortocircuito, Sovratemperatura. Allarmi Minima tensione batteria, Sovratemperatura, Sovraccarico. Avvertenze - L''inversione di polarità di batteria danneggia il dispositivo. Danno non coperto da garanzia. - Non collegare l''uscita dell''inverter alla rete elettrica. Tale connessione danneggia l''inverter irrimediabilmente. Danno non coperto da garanzia. - Non collegare carichi altamente induttivi o capacitivi, come motori, lampade fluorescenti, frigoriferi, ecc. L''inverter potrebbe non funzionare correttamente fino a danneggiarsi. Danno non coperto da garanzia.

Adatto per carichi resistivi. Inverter adatto per impianto fotovoltaico ad isola (stand-alone). Caratteristiche Generali Tipologia inverter: semplice Raffreddamento: Convezione forzata - ventola automatica Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale modificata Frequenza: 50Hz Tensione d''ingresso: 12Vdc Tensione d''uscita: 230Vac Potenza d''uscita di picco: 4000W Potenza d''uscita nominale: 2000W Efficienza massima: 85% Corrente in ingresso: 167A Capacità minima batteria: >150Ah Consumo a vuoto in stand by: <1A Spegnimento batteria scarica: 10V Tolleranza spegnimento batteria: ±0,5V Soft start: si Funzione auto-restart: Non disponibile Caratteristiche Meccaniche Dimensioni: 340mm x 135mm x 148mm Peso: 4.5Kg Protezione: IP20 Installazione: a parete|orizzontale Caratteristiche Termiche Temperatura di funzionamento: 0 / 50°C Umidità: 0 ÷ 95% Collegamenti Controllo remoto: optional Connessioni ingresso: morsetti a vite per occhielli Connessioni uscita: 2 prese Schuko Dimensioni minime cavi: 38mm² Protezione ingresso Overvoltage, Undervoltage, Inversione di polarità (tramite fusibili). Protezione uscita Sovraccarico, Cortocircuito, Sovratemperatura. Allarmi Minima tensione batteria, Sovratemperatura, Sovraccarico. Avvertenze - L''inversione di polarità di batteria danneggia il dispositivo. Danno non coperto da garanzia. - Non collegare l''uscita dell''inverter alla rete elettrica. Tale connessione danneggia l''inverter irrimediabilmente. Danno non coperto da garanzia. - Non collegare carichi altamente induttivi o capacitivi, come motori, lampade fluorescenti, frigoriferi, ecc. L''inverter potrebbe non funzionare correttamente fino a danneggiarsi. Danno non coperto da garanzia.

Adatto per carichi resistivi. Inverter adatto per impianto fotovoltaico ad isola (stand-alone). Caratteristiche Generali Tipologia inverter: semplice Raffreddamento: Convezione forzata - ventola automatica Caratteristiche Inverter Forma d''onda in uscita: Sinusoidale modificata Frequenza: 50Hz Tensione d''uscita: 230Vac Potenza d''uscita di picco: 5000W Potenza d''uscita nominale: 2500W Efficienza massima: 85% Tolleranza spegnimento batteria: ±0,5V Soft start: si Funzione auto-restart: Non disponibile Caratteristiche Meccaniche Dimensioni: 340mm x 135mm x 148mm Peso: 4.5Kg Protezione: IP20 Installazione: a parete|orizzontale Caratteristiche Termiche Temperatura di funzionamento: 0 / 50°C Umidità: 0 ÷ 95% Collegamenti Controllo remoto: optional Connessioni ingresso: morsetti a vite per occhielli Connessioni uscita: 2 prese Schuko Dimensioni minime cavi: 38mm² Protezione ingresso Overvoltage, Undervoltage, Inversione di polarità (tramite fusibili). Protezione uscita Sovraccarico, Cortocircuito, Sovratemperatura. Allarmi Minima tensione batteria, Sovratemperatura, Sovraccarico. Avvertenze - L''inversione di polarità di batteria danneggia il dispositivo. Danno non coperto da garanzia. - Non collegare l''uscita dell''inverter alla rete elettrica. Tale connessione danneggia l''inverter irrimediabilmente. Danno non coperto da garanzia. - Non collegare carichi altamente induttivi o capacitivi, come motori, lampade fluorescenti, lampade e fari led, frigoriferi, ecc. L''inverter potrebbe non funzionare correttamente fino a danneggiarsi. Danno non coperto da garanzia.

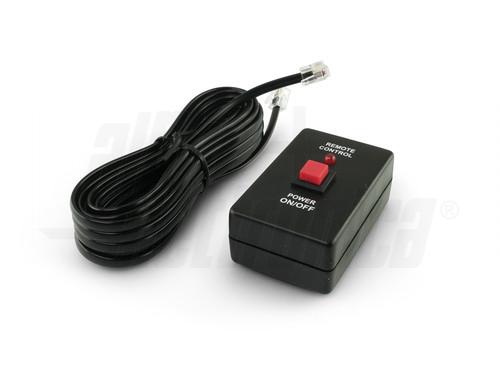

Controllo remoto con cavo 5m per serie KIPE0800, KIPE1200, KIPE1600. Non è compatibile con KIPE0400 e KIPE1000/12-1. Il telecomando KIPE-REM2 è un interruttore ON/OFF che attiva e disattiva il circuito di controllo dell''inverter. Permette quindi di accendere e spegnere il carico connesso alla presa di uscita dell''inverter stesso. Il funzionamento è consentito solo se l''interruttore generale dell''inverter è posizionato su ON. Quando l''inverter viene spento tramite interruttore generale posto a bordo dell''inverter l''assorbimento di corrente dalla batteria è nullo. Quando l''inverter viene spento tramite telecomando KIPE-REM2 l''assorbimento dell''inverter NON è nullo ma di circa 40mA. Si consiglia pertanto di spegnere l''inverter tramite interruttore generale posto a bordo dell''inverter nel caso di inutilizzo prolungato. Il telecomando fornisce inoltre indicazioni relativamente alla tensione di batteria e alla corrente assorbita dalla batteria con un alto grado di approssimazione. I valori indicati possono variare di molto rispetto ai valori reali.
