Illuminazione

Il dimmer ALC018 converte il segnale in ingresso 1-10V fornito da un controller master in segnale PWM in uscita per controllare l''intensità luminosa di strisce led. La risposta luminosa della sorgente led è ottimizzata in modo che la variazione dell''intensità percepita dall''occhio umano sia lineare con il segnale 1-10V in ingresso. Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: 1-10V Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Metodo di connessione: anodo comune Corrente/Ch: 10A n. canali: 1 Potenza nominale (12V): 120W Potenza nominale (24V): 240W Caratteristiche Meccaniche Lunghezza: 48.8mm Larghezza: 48.8mm Altezza: 24mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C La risposta alle variazioni del segnale in ingresso è morbida con effetto di dissolvenza durante l''accensione e lo spegnimento. In alternativa a un controller master 1-10V dell''impianto domotico è possibile collegare in ingresso: 1 - Il controller master ALC019. Questo ALC019 fornisce in uscita un segnale variabile 1-10V impostabile tramite pulsante: la luminosità varierà in funzione dell''impostazione regolata tramite il pulsante. 2 - Un potenziometro da 100K Ohm: la luminosità varierà in funzione della posizione del potenziometro. 3 - Un interruttore on/off bistabile. In questo caso non sarà possibile variare l''intensità dell''uscita ma sarà solo possibile l''effetto di dissolvenza in fase di accensione e spegnimento della striscia led collegata. L''uscita Vaux è disponibile per il collegamento all'' amplificatore per strisce led ALC020. Questa uscita non è un uscita di potenza. Ciò significa che non è possibile collegare la striscia led.

Il controller ALC019 converte il comando in ingresso fornito da un pulsante in segnale 1-10V per controllare dimmer o alimentatori in grado di ricevere questo tipo di segnale. Il controller ALC019 presenta una modalità di funzionamento principale chiamata "Varia luce - dimmer" e una modalità secondaria chiamata "Luce di cortesia". Nella modalità "Varia luce - dimmer" la pressione prolungata del pulsante determina una variazione proporzionale del segnale 1-10V in uscita per pilotare di conseguenza il dimmer o l''alimentatore collegato. Nella seconda modalità di funzionamento chiamata "Luce di cortesia" il controller si accede tramite la pressione prolungata del pulsante partendo da spento. In questa modalità l''uscita 1-10V viene impostata a 1V e di conseguenza l''uscita del dimmer o dell''alimentatore collegato sarà impostata al 10% dellintensità massima. Il dispositivo ALC019 mantiene memoria dell''ultimo modo di funzionamento impostato anche dopo aver spento e riacceso l''alimentazione. Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: Pulsante Caratteristiche Elettriche Tensione d''ingresso: 12/24V Tipo di uscita: morsetti n. canali: 1 Caratteristiche Meccaniche Lunghezza: 48.8mm Larghezza: 48.8mm Altezza: 24mm Grado di protezione: IP20 Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C

Caratteristiche Generali Funzione: Amplificatore Adatto per: Monocolore Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Corrente/Ch: 10A n. canali: 1 Potenza nominale (12V): 120W Potenza nominale (24V): 240W Caratteristiche Meccaniche Lunghezza: 48.8mm Larghezza: 48.8mm Altezza: 24mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note L''alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).

Caratteristiche Generali Funzione: Amplificatore Adatto per: Monocolore Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24/48V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Corrente/Ch: 10A n. canali: 1 Potenza nominale (12V): 120W Potenza nominale (24V): 240W Potenza nominale (48V): 480W Caratteristiche Meccaniche Lunghezza: 48.8mm Larghezza: 48.8mm Altezza: 24mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note L''alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).

Caratteristiche generali Dimmer monocolore per strisce led e sorgenti led resistive a tensione costante 12V oppure 24V. Il controllo dell’intensità luminosa viene eseguito tramite pulsante generico opportunamente installato ai morsetti PP. Pulsante non fornito. Il dispositivo mantiene memoria dell''ultimo modo di funzionamento impostato anche dopo aver spento e riacceso l''alimentazione. Tipologia controllo Comando: pulsante N.O. Modalità di controllo pulsante Funzionamento - Click: acceso/spento. - Pressione a lungo da acceso: aumento/diminuzione intensità. Luminosità minima: 2,5% (non modificabile). - Pressione a lungo da spento: accensione modalità “luce di cortesia” (Default 10%). Questa intensità è modificabile (impostando un valore tra 2,5% e il 10%). Protezioni Sovratemperatura, Inversione di polarità Sovraccarico Cortocircuito in uscita Sovra-alimentazione Sotto-alimentazione Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: Pulsante Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Metodo di connessione: anodo comune Corrente/Ch: 10A n. canali: 1 Potenza nominale (12V): 120W Potenza nominale (24V): 240W Caratteristiche Meccaniche Lunghezza: 48.8mm Larghezza: 48.8mm Altezza: 24mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note L’installazione deve essere eseguita solamente da personale qualificato. Il prodotto deve essere installato all’interno di un quadro elettrico. Installare un fusibile adeguato in ingresso al dispositivo. L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%).

Caratteristiche generali Dimmer monocolore per strisce led e sorgenti led resistive a tensione costante 12V, 24V oppure 48V. Il controllo dell’intensità luminosa viene eseguito tramite pulsante generico opportunamente installato ai morsetti PP. Pulsante non fornito. Il dispositivo mantiene memoria dell''ultimo modo di funzionamento impostato anche dopo aver spento e riacceso l''alimentazione. Tipologia controllo Comando: pulsante N.O. Modalità di controllo pulsante Funzionamento - Click: acceso/spento. - Pressione a lungo da acceso: aumento/diminuzione intensità. Luminosità minima: 2,5% (non modificabile). - Pressione a lungo da spento: accensione modalità “luce di cortesia” (Default 10%). Questa intensità è modificabile (impostando un valore tra 2,5% e il 10%). Protezioni Sovratemperatura, Inversione di polarità Sovraccarico Cortocircuito in uscita Sovra-alimentazione Sotto-alimentazione Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: Pulsante Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24/48V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Metodo di connessione: anodo comune Corrente/Ch: 10A n. canali: 1 Potenza nominale (12V): 120W Potenza nominale (24V): 240W Potenza nominale (48V): 480W Caratteristiche Meccaniche Lunghezza: 48.8mm Larghezza: 48.8mm Altezza: 24mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note L’installazione deve essere eseguita solamente da personale qualificato. Il prodotto deve essere installato all’interno di un quadro elettrico. Installare un fusibile adeguato in ingresso al dispositivo. L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%).

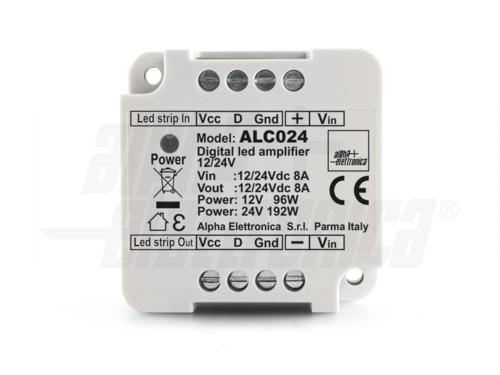

Grazie all''amplificatore per strisce led digitali ALC024 potrai creare effetti di luce lineari con accensione e spegnimento progressivi comandati dal controller master ALC244 con lunghezza superiore a 5m. Caratteristiche elettriche Vin: 12/24Vdc 8A Vout: 12/24Vdc 8A Power: 12V 96W Power: 24V 192W Caratteristiche Generali Funzione: Amplificatore Adatto per: Monocolore Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Corrente/Ch: 8A n. canali: 1 Potenza nominale (12V): 96W Potenza nominale (24V): 192W Caratteristiche Meccaniche Lunghezza: 48.8mm Larghezza: 48.8mm Altezza: 24mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C

Caratteristiche generali Dimmer monocolore per strisce led e sorgenti led resistive a tensione costante 12V oppure 24V. Il controllo dell’intensità luminosa viene eseguito tramite applicazione SmartLife, disponibile per Android e iOS. Tipologia controllo Comando: tramite App Funzionamento - On/Off da remoto tramite App - Variazione dell''intensità luminosa - Timer di accensione e spegnimento all''orario prestabilito Protezioni Sovratemperatura Inversione di polarità Sovraccarico Cortocircuito in uscita Sovra-alimentazione Sotto-alimentazione Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: WiFi Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Metodo di connessione: anodo comune Corrente/Ch: 10A n. canali: 1 Potenza nominale (12V): 120W Potenza nominale (24V): 240W Caratteristiche Meccaniche Lunghezza: 48.8mm Larghezza: 48.8mm Altezza: 24mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note L’installazione deve essere eseguita solamente da personale qualificato. Il prodotto deve essere installato all’interno di un quadro elettrico. Installare un fusibile adeguato in ingresso al dispositivo. L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%). In caso di black-out il dimmer ALC025 mantiene memoria: - della modalità di funzionamento (statica o scena) - dell''intensità della dimmerazione Non mantiene memoria dello stato acceso/spento: al ritorno dell''alimentazione il carico è sempre acceso. Eventuali timer, programmazioni rimangono salvate nel cloud. Se un evento temporizzato avviene mentre il dimmer non è alimentato, l''evento può essere perso.

Caratteristiche generali Dimmer monocolore per strisce led e sorgenti led resistive a tensione costante 12V oppure 24V. Il controllo dell’intensità luminosa viene eseguito tramite applicazione SmartLife disponibile per Android e iOS oppure tramite pulsante. Tipologia controllo Comando: tramite App e pulsante Funzionamento - On/Off - Variazione dell''intensità luminosa - Timer di accensione e spegnimento all''orario prestabilito Protezioni Sovratemperatura Inversione di polarità Sovraccarico Cortocircuito in uscita Sovra-alimentazione Sotto-alimentazione Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: WiFi|Pulsante Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Metodo di connessione: anodo comune Corrente/Ch: 10A n. canali: 1 Potenza nominale (12V): 120W Potenza nominale (24V): 240W Caratteristiche Meccaniche Lunghezza: 48.8mm Larghezza: 48.8mm Altezza: 24mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note L’installazione deve essere eseguita solamente da personale qualificato. Il prodotto deve essere installato all’interno di un quadro elettrico. Installare un fusibile adeguato in ingresso al dispositivo. L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%). In caso di black-out il dimmer ALC026 mantiene memoria: - della modalità di funzionamento (statica o scena) - dell''intensità della dimmerazione - dello stato acceso/spento: al ritorno dell''alimentazione (impostazione "non disturbare"). Eventuali timer, programmazioni rimangono salvate nel cloud. Se un evento temporizzato avviene mentre il dimmer non è alimentato, l''evento può essere perso.

Caratteristiche generali Dimmer monocolore per strisce led e sorgenti led resistive a tensione costante 12V oppure 24V. Il controllo dell’intensità luminosa viene eseguito tramite pulsante generico opportunamente installato ai morsetti PP. Pulsante non fornito. Il dispositivo mantiene memoria dell''ultimo modo di funzionamento impostato anche dopo aver spento e riacceso l''alimentazione. Tipologia controllo Comando: pulsante N.O. Modalità di controllo pulsante PP Click: acceso/spento Pressione a lungo da acceso: aumento/diminuzione intensità. Pressione a lungo da spento: accensione modalità “luce di cortesia” (10%). Attenzione questa intensità non è modificabile. Luminosità minima: 10% Protezioni Sovratemperatura, inversione di polarità sovraccarico Cortocircuito in uscita Sovra-alimentazione Sotto-alimentazione Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: Pulsante Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Metodo di connessione: anodo comune Corrente/Ch: 3A n. canali: 3 Potenza nominale (12V): 108W Potenza nominale (24V): 216W Caratteristiche Meccaniche Lunghezza: 98mm Larghezza: 72mm Altezza: 27mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Attenzione Connettore RJ45 non connesso Note L’installazione deve essere eseguita solamente da personale qualificato. Il prodotto deve essere installato all’interno di un quadro elettrico. Installare un fusibile adeguato in ingresso al dispositivo. L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%).

Caratteristiche generali Controller RGB per strisce led e sorgenti led resistive a tensione costante 12V oppure 24V. Il controllo dell''intensità luminosa e delle funzioni viene eseguito tramite pulsante generico opportunamente installato ai morsetti PP. Pulsante non fornito. Il dispositivo mantiene memoria dell''ultimo modo di funzionamento impostato anche dopo aver spento e riacceso l''alimentazione. Caratteristiche Generali Funzione: Controller Adatto per: RGB Metodo di controllo: Pulsante Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Metodo di connessione: anodo comune Corrente/Ch: 3A n. canali: 3 Potenza nominale (12V): 108W Potenza nominale (24V): 216W Caratteristiche Meccaniche Lunghezza: 98mm Larghezza: 72mm Altezza: 27mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Modalità di utilizzo Il carico collegato all''uscita del controller ALC100 può essere acceso o spento tramite una singola pressione breve del pulsante. Il controller ALC100 presenta tre modalità di funzionamento: - Luce colorata con rotazione colori - Luce colorata fissa - Luce bianca La pressione lunga del tasto ha funzione differente a seconda della modalità o dello stato in cui si trova il controller ALC100: - Se in "Luce colorata con rotazione colori", viene variata la velocità di rotazione - Se in "Luce colorata fissa" o "Luce bianca", viene variata l’intensità della luce - Se in stato “Spento”, la pressione lunga porta nello stato “Luce di cortesia” in cui le luci vengono accese con intensità pari al 10% dell’ultimo colore impostato. Ad ogni pressione prolungata del tasto viene invertita la direzione di variazione della velocità o dell’intensità. Protezioni Sovratemperatura, Inversione di polarità, Sovraccarico, Cortocircuito in uscita Note L’installazione deve essere eseguita solamente da personale qualificato. Si consiglia di installare un fusibile adeguato in ingresso al dispositivo. L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%).

Ripetitore di alimentazione adatto per estendere l''installazione di sorgenti luminose a led RGBW. Consente di amplificare il segnale proveniente dal controller RGBW principale detto "Master" consentendo quindi di mantenere la sincronizzazione dei colori comandati. Ogni amplificatore fornisce in uscita quattro canali RGBW. Caratteristiche Generali Funzione: Amplificatore Adatto per: RGBW Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Corrente/Ch: 3A n. canali: 4 Potenza nominale (12V): 144W Potenza nominale (24V): 288W Caratteristiche Meccaniche Lunghezza: 76mm Larghezza: 52.5mm Altezza: 24.5mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note L''alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).

Caratteristiche generali Controller RGBW per strisce led e sorgenti led resistive a tensione costante 12V oppure 24V. Il controllo dell''intensità luminosa e delle funzioni viene eseguito tramite pulsanti generici opportunamente installati ai morsetti P1(Bianco) e P2(RGB). Pulsanti non forniti. Il dispositivo mantiene memoria dell''ultimo modo di funzionamento impostato anche dopo aver spento e riacceso l''alimentazione. Caratteristiche Generali Funzione: Controller Adatto per: RGBW Metodo di controllo: Pulsante Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Metodo di connessione: anodo comune Corrente/Ch: 3A n. canali: 4 Potenza nominale (12V): 144W Potenza nominale (24V): 288W Caratteristiche Meccaniche Lunghezza: 76mm Larghezza: 52.5mm Altezza: 24.5mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Modalità di utilizzo La striscia led RGB o RGBW collegata all''uscita del controller ALC242 può essere accesa o spenta tramite pressione dei due pulsanti. Il pulsante P1 controlla il canale Bianco del dimmer: - La pressione breve accende e spegne il canale Bianco - La pressione lunga mentre il carico è acceso fa variare l''intensità luminosa del canale Bianco - La pressione lunga da spento imposta la modalità "Luce di cortesia", la luce viene accesa con intensità al 10% Il pulsante P2 controlla i canali RGB, con due modalità di funzionamento: - Luce colorata con rotazione colori - Luce colorata fissa E'' possibile cambiare la modalità tramite doppio click del pulsante P2. La pressione lunga del pulsante ha funzione differente a seconda della modalità o dello stato in cui si trova il controller ALC242: - Se in "Luce colorata con rotazione colori", viene variata la velocità di rotazione - Se in "Luce colorata fissa" viene variata l’intensità della luce Ad ogni pressione prolungata del tasto viene invertita la direzione di variazione della velocità o dell’intensità. Protezioni Sovratemperatura, Inversione di polarità, Sovraccarico, Cortocircuito in uscita Note L’installazione deve essere eseguita solamente da personale qualificato. Si consiglia di installare un fusibile adeguato in ingresso al dispositivo. L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%).

Grazie al controller per strisce led digitali ALC244 potrai creare effetti di luce lineari con accensione e spegnimento progressivi. Tramite due pulsanti oppure due sensori di movimento opportunamente installati a inzio e fine corridoio è possibile accendere la striscia led digitale progressivamente nella direzione desiderata. Caratteristiche principali: - Accensione con effetto progressivo (running). - Due modalità di utilizzo: con pulsanti oppure con sensori di movimento a contatto pulito. - Velocità di progressione regolabile tramite pulsanti. - Intensità della luce regolabile. - Possibilità di configurare il numero di pixel per adattarsi a strisce led con diversi numeri di pixel. Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: Pulsante Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Metodo di connessione: anodo comune Corrente/Ch: 8A n. canali: 1 Potenza nominale (12V): 96W Potenza nominale (24V): 192W Caratteristiche Meccaniche Lunghezza: 76mm Larghezza: 52.5mm Altezza: 24.5mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Caratteristiche elettriche Vin: 12/24Vdc 8A Max Strip OUT: 12/24Vdc 8A Max Power: 12Vdc 96W Power: 24Vdc 192W

Caratteristiche generali Dimmer RGBW per strisce led e sorgenti led resistive a tensione costante 12V oppure 24V. Il controllo dell’intensità luminosa viene eseguito applicazione SmartLife, disponibile per Android e iOS, e tramite pulsante, il quale permette l''accensione/spegnimento dela sorgente luminosa a la variazione dell''intensità. Il dispositivo ALC247 accende l''uscita dopo aver spento e riacceso l''alimentazione oppure dopo il ripristino da un black-out. Tipologia controllo Comando: tramite App e pulsante Funzionamento - On/Off da remoto tramite App e da pulsante - Variazione dell''intensità luminosa tramite App e pulsante - Timer di accensione e spegnimento all''orario prestabilito tramite App - Gestione delle scene tramite App Protezioni Sovratemperatura, Inversione di polarità Sovraccarico Cortocircuito in uscita Sovra-alimentazione Sotto-alimentazione Attenzione 1. Non è possibile passare dalla modalità bianca (White) alla modalità RGB statica (Colour) o scena (Scene) o a tempo di musica tramite pulsante. La scelta deve essere effettuata solo ed esclusivamente tramite App. 2. Se il controllo dell'' App è in modalità scena il pulsante non agisce sui parametri velocità o dimmer. E'' consentito solo accendere o spegnere. 3. La dimmerazione effettuata tramite pulsante è possibile all''interno della modalità bianco statico (White) o RGB statico (Colour). 4. Con il pulsante non si controllano Scene e Timer. Caratteristiche Generali Funzione: Controller Adatto per: RGBW Metodo di controllo: WiFi Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Metodo di connessione: anodo comune Corrente/Ch: 3A n. canali: 4 Potenza nominale (12V): 144W Potenza nominale (24V): 288W Caratteristiche Meccaniche Lunghezza: 76mm Larghezza: 52.5mm Altezza: 24.5mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note E’ obbligatorio eseguire la procedura di associazione tramite l’app Smart Life per il corretto funzionamento del dispositivo, il carico connesso rimarrà in fase di ricerca (lampeggio blu) fino alla corretta esecuzione della procedura di abbinamento. L’installazione deve essere eseguita solamente da personale qualificato. Il prodotto deve essere installato all’interno di un quadro elettrico. Installare un fusibile adeguato in ingresso al dispositivo. L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%).

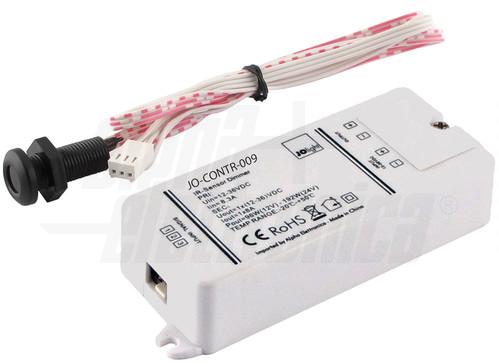

Caratteristiche Interruttore dimmerabile con sensore infrarosso IR attraverso il quale è possibile controllare l''accensione automatica e la regolazione di intensità di nastri led, lampade e faretti funzionanti a tensione costante (12, 24 oppure 36Vdc). Funzionamento: - E'' possibile controllare l''accensione on-off semplicemente passando una mano davanti al sensore stesso. - E'' possibile regolare l''intensità luminosa in modo graduale tenendo una mano in prossimità del sensore per qualche secondo fino al raggiungimento della luminosità desiderata. Tenendo la mano in prossimità del sensore la luminosità continuerà a variare l''intensità ciclicamente con una durata di 18-20 secondi. Togliendo la mano la regolazione si arresta. Il controller mantiene la memoria dell''intensità selezionata anche dopo lo spegnimento dell''alimentazione. Sensore Distanza di lavoro: 6cm circa Angolo di lavoro: 15° Sensibilità: non modificabile Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: Sensore IR Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24/36V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Corrente/Ch: 8A n. canali: 1 Potenza nominale (12V): 96W Potenza nominale (24V): 192W Caratteristiche Meccaniche Lunghezza: 82mm Larghezza: 33mm Altezza: 20mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note - Il sensore NON è in grado di lavorare attraverso una superficie in vetro, plastica o plexiglass. - Non allungare o modificare il cavo del sensore. Ogni modifica al cablaggio del sensore invalida la garanzia. - L''alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente. - Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).

Caratteristiche Interruttore con sensore infrarosso IR attraverso il quale è possibile controllare l''accensione automatica di nastri led, lampade e faretti funzionanti a tensione costante(12, 24 oppure 36Vdc). Funzionamento: Il controller spegne l''uscita quando rileva la presenza di oggetti riflettenti i raggi infrarossi di fronte al sensore IR stesso. Il dispositivo può essere utilizzato come controller per luce di cortesia in armadi e altri mobili con ante. Se montato internamente a un mobile: aprendo l''anta l''uscita si accende chiudendo l''anta l''uscita si spegne Sensore Distanza di lavoro: max 6cm circa Angolo di lavoro: 15° Foro di montaggio sensore: 10mm Sensibilità: non modificabile Esempio d''installazione Anta dell''armadio chiusa -> luce spenta; Anta dell''armadio aperta -> luce accesa; Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: Sensore IR Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24/36V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Corrente/Ch: 8A n. canali: 1 Potenza nominale (12V): 96W Potenza nominale (24V): 192W Caratteristiche Meccaniche Lunghezza: 82mm Larghezza: 33mm Altezza: 20mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note - Il sensore NON è in grado di lavorare attraverso una superficie in vetro, plastica o plexiglass. - Non allungare o modificare il cavo del sensore. Ogni modifica al cablaggio del sensore invalida la garanzia. - L''alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente. - Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).

Caratteristiche Interruttore dimmerabile con sensore led-touch attraverso il quale è possibile controllare l''accensione automatica e la regolazione di intensità di nastri led, lampade e faretti funzionanti a tensione costante (12, 24 oppure 36Vdc). Funzionamento: E'' possibile controllare l''accensione on-off semplicemente toccando il sensore. E'' possibile regolare l''intensità (dimmerare) l''intensità dell''uscita in modo graduale tenendo un dito sopra al sensore per qualche secondo fino al raggiungimento della luminosità desiderata. Il sensore led-touch NON è in grado di lavorare attraverso una superficie di plastica o plexiglass. Per un corretto funzionamento è necessario poter toccare direttamente il led presente sul sensore. Tenendo il dito sul sensore la luminosità continuerà a variare l''intensità ciclicamente con una durata di 18-20 secondi. Togliendo il dito il ciclo si arresta. Il controller mantiene la memoria dell''intensità selezionata anche dopo lo spegnimento dell''alimentazione. Sensore Distanza di lavoro: contatto Sensibilità: non modificabile Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: Led-touch Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24/36V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Corrente/Ch: 8A n. canali: 1 Potenza nominale (12V): 96W Potenza nominale (24V): 192W Caratteristiche Meccaniche Lunghezza: 82mm Larghezza: 33mm Altezza: 20mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note - Il sensore NON è in grado di lavorare attraverso una superficie in vetro, plastica o plexiglass. - Non allungare o modificare il cavo del sensore. Ogni modifica al cablaggio del sensore invalida la garanzia. - L''alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente. - Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).

Caratteristiche Interruttore dimmerabile a soglie con sensore metal-touch (occhiello metallico) attraverso il quale è possibile controllare l''accensione automatica e la regolazione di intensità di nastri led, lampade e faretti funzionanti a tensione costante (12, 24 oppure 36Vdc). Funzionamento: E'' possibile controllare l''accensione on-off semplicemente toccando il sensore oppure collegando la parte metallica alla quale il sensore è collegato. E'' possibile regolare l''intensità (dimmerare) l''intensità dell''uscita in quattro passi toccando ripetutamente la parte metallica fino al raggiungimento della luminosità desiderata. Il sensore metal-touch NON è in grado di lavorare su superfici metalliche isolate, verniciate o anodizzate. Attenzione: non utilizzare su autoveicoli. Il controller mantiene la memoria dell''intensità selezionata anche dopo lo spegnimento dell''alimentazione. Sensore Distanza di lavoro: contatto Sensibilità: non modificabile Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: Metal-touch Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24/36V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Corrente/Ch: 8A n. canali: 1 Potenza nominale (12V): 96W Potenza nominale (24V): 192W Caratteristiche Meccaniche Lunghezza: 82mm Larghezza: 33mm Altezza: 20mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Attenzione E'' opportuno verificare il buon collegamento del sensore (occhiello). Superfici verniciate o anodizzate potrebbero impedire il contatto e causare il malfunzionamento. Note - Non allungare o modificare il cavo del sensore. Ogni modifica al cablaggio del sensore invalida la garanzia. - L''alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente. - Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).

Caratteristiche Interruttore on-off con sensore di movimento PIR (Passive infrared sensor) con il quale è possibile controllare l''accensione automatica di nastri led, lampade e faretti funzionanti a tensione costante (12, 24 oppure 36Vdc). Sensore Distanza di lavoro: 0,5m - 3m Angolo di lavoro: 120° Sensibilità: non modificabile Tempo di accensione: 45s Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: PIR Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24/36V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Corrente/Ch: 8A n. canali: 1 Potenza nominale (12V): 96W Potenza nominale (24V): 192W Caratteristiche Meccaniche Lunghezza: 82mm Larghezza: 33mm Altezza: 20mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Bianco Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note - Non allungare o modificare il cavo del sensore. Ogni modifica al cablaggio del sensore invalida la garanzia. - L''alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente. - Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).

Caratteristiche Dimmer 1-10V per barra DIN attraverso il quale è possibile controllare l''accensione automatica e la regolazione di intensità di nastri led, lampade e faretti funzionanti a tensione costante (12, 24 oppure 36Vdc). Funzionamento: E'' possibile controllare l''accensione on-off grazie all''ingresso 1-10V. - contatto chiuso --> uscita spenta - contatto aperto --> uscita accesa (intensità 100%) E'' possibile regolare l''intensità dell''uscita in modo graduale fornendo all''ingresso 1-10V una tensione da 0 a 10V oppure tramite potenziometro con valore di 470kOhm. L''ingresso è dotato di resistenza di pull-up pari a 30 kOhm. - input 0-1V --> uscita spenta - input 1-10V --> uscita regolata in modo proporzionale - input 10V --> uscita accesa (intensità 100%) Attenzione: non superare la tensione di 10V in ingresso. Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: 1-10V Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24/36V Tensione d''uscita: come ingresso Tipo di uscita: morsetti Metodo di connessione: anodo comune Corrente/Ch: 5A n. canali: 4 Potenza nominale (12V): 240W Potenza nominale (24V): 480W Caratteristiche Meccaniche Lunghezza: 105.5mm Larghezza: 53mm Altezza: 65mm Grado di protezione: IP20 Materiale corpo: Plastica Colore corpo: Grigio Caratteristiche Termiche Temp. di funzionamento: -10 / 40°C Note - L''alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente. - Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (circa 30%).

Mini Dimmer con regolazione Touch per nastri monocolore Tipologia di controllo ON/OFF: click veloce Aumento intensità: Pressione a lungo Diminuizione intensità: Pressione a lungo nuovamente Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: Pressione Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: fili liberi Corrente/Ch: 3A n. canali: 1 Potenza nominale (12V): 36W Potenza nominale (24V): 72W Caratteristiche Meccaniche Lunghezza: 41mm Larghezza: 10mm Altezza: 10mm Caratteristiche Termiche Temp. di funzionamento: 0 / 40°C Attenzione Il profilo di alluminio deve avere un''altezza massima di 10mm.

Il mini interruttore per nastri monocolore JO-CONTR-019/1 permette di accendere e spegnere la striscia led collegata un uscita semplicemente al passaggio della mano in prossimità del sensore. Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Caratteristiche Elettriche Tipo regolazione: Tensione costante (CV) Tensione d''ingresso: 12/24V Tensione d''uscita: come ingresso Tipo di uscita: fili liberi Corrente/Ch: 3A n. canali: 1 Potenza nominale (12V): 36W Potenza nominale (24V): 72W Caratteristiche Meccaniche Lunghezza: 42mm Larghezza: 10mm Altezza: 10mm Caratteristiche Termiche Temp. di funzionamento: 0 / 40°C Attenzione Sensore non incluso nella confezione. Il controller deve essere utilizzato esclusivamente in abbinamento con un sensore correlato.

Il mini dimmer touch per nastri monocolore permette di accendere e spegnere la striscia led collegata in uscita semplicemente al tocco del dito sopra al sensore. Funzioni ON/OFF: premere velocemente per accendere/spegnere. DIMMER: tenere premuto per aumentare/diminuire l’intensità. Caratteristiche Generali Funzione: Controller Adatto per: Monocolore Metodo di controllo: Led-touch Caratteristiche Elettriche Tensione d''ingresso: 12-24V Tensione d''uscita: come ingresso Corrente/Ch: 3.5A n. canali: 1 Potenza nominale (12V): 42W Potenza nominale (24V): 84W Caratteristiche Meccaniche Lunghezza: 40mm Altezza: 10mm Grado di protezione: IP20 Caratteristiche Termiche Temp. di funzionamento: -10 / 45°C Specifiche Tipo PCB: Flessibile Materiale: Rame Indicatore Led: sì di colore blu Gamma luminosità dimmerabile: 5%~100% Frequenza PWM: 20KHz Altezza: 5~10mm (molla a compressione) Utilizzo: Interno
