Sistemi di montaggio

Elemento testa palo zincato adatto per pannelli da 15W, 27W e 50W. Attacco per pali da 60 a 90mm Inclinazione: 50° Bulloneria inclusa: - 6 viti TB 8MA h70 - 6 viti TB 8MA h 100 - 4 viti TB 5MA h15 - 6 dadi 8MA - 4 dadi 5MA autobloccanti - 6 rondelle M8 - 6 rondelle zigrinate M8 - 4 rondelle M5 Avvertenze Il prodotto in oggetto è un componente. Il montaggio deve essere affidato a personale qualificato; Il pannello deve essere installato ad una altezza da terra non superiore a 4m; Prima di procedere controllare il contenuto delle scatole; Assicurarsi che i dadi siano ben serrati da non consentire la rotazione del pannello attorno al palo e/o il movimento di alcuna parte; Il dimensionamento del palo è a carico del fornitore, Alpha Elettronica declina ogni responsabilità sul corretto dimensionamento; Alpha Elettronica s.r.l. declina ogni responsabilità per danni, ferite o malfunzionamenti derivanti da un non corretto assemblaggio, montaggio o da un uso non corretto del prodotto.

Per ottenere la soluzione proposta occorre ordinare il seguente materiale. Il set ottenuto è adatto per il montaggio di un singolo pannello da 15W, 27W, 50W e 70W. Pannelli correlati: MM015-12/1, MM027-12/1, MM050-12/1 e MM070-12/1. Il testa palo è idoneo per pali con diametro compreso fra 60 e 90 mm.

Per ottenere la soluzione proposta occorre ordinare il seguente materiale. Il set ottenuto è adatto per il montaggio di un singolo pannello da 50W oppure da 70W. Pannelli correlati: MM050-12/1 e MM070-12/1. Il testa palo è idoneo per pali con diametro compreso fra 60 e 90 mm.

Elemento testa palo zincato adatto per pannelli da 70W, 105W, 140W e 180W. Inclinazione: 51° Attacco per pali da 80 a 90mm. Bulloneria inclusa: - 6 viti TE MA8 h15mm - 4 dadi autobloccanti MA8 I profili per il fissaggio dei pannelli non sono inclusi. Tali profili devono essere ordinati separatamente. Avvertenze Il prodotto in oggetto è un componente. Il montaggio deve essere affidato a personale qualificato; Il pannello deve essere installato ad una altezza da terra non superiore a 4m; Prima di procedere controllare il contenuto delle scatole; Assicurarsi che i dadi siano ben serrati da non consentire la rotazione del pannello attorno al palo e/o il movimento di alcuna parte; Il dimensionamento del palo è a carico del fornitore, Alpha Elettronica declina ogni responsabilità sul corretto dimensionamento; Alpha Elettronica s.r.l. declina ogni responsabilità per danni, ferite o malfunzionamenti derivanti da un non corretto assemblaggio, montaggio o da un uso non corretto del prodotto.

Per ottenere la soluzione proposta occorre ordinare il seguente materiale. Il set ottenuto è adatto per il montaggio di un singolo pannello da 105W. Pannelli correlati: MM105-12/1. Il testa palo è idoneo per pali con diametro compreso fra 80 e 99 mm.

Per ottenere la soluzione proposta occorre ordinare il seguente materiale. Il set ottenuto è adatto per il montaggio di un singolo pannello da 105W. Pannelli correlati: MM105-12/1. Il testa palo è idoneo per pali con diametro compreso fra 80 e 99 mm.

Per ottenere la soluzione proposta occorre ordinare il seguente materiale. Il set ottenuto è adatto per il montaggio di un singolo pannello da 140W, 180W. Pannelli correlati: MM140-12/2, MM180-12/1. Il testa palo è idoneo per pali con diametro compreso fra 80 e 99 mm.

Per ottenere la soluzione proposta occorre ordinare il seguente materiale. Il set ottenuto è adatto per il montaggio di due pannelli da 105W. Pannelli correlati: MM105-12/1 Il testa palo è idoneo per pali con diametro compreso fra 80 e 99 mm.

Per ottenere la soluzione proposta occorre ordinare il seguente materiale. Il set ottenuto è adatto per il montaggio di due pannelli da 140W e 180W. Pannelli correlati: MM140/12-2 e MM180-12/1. Il testa palo è idoneo per pali con diametro compreso fra 80 e 99 mm.

Molla in acciaio per fissare cavi solari in impianti fotovoltaici. Queste clip sono pensate per organizzare la disposizione dei cavi sotto o in prossimità dei pannelli solari.

Molla in acciaio per fissare cavi solari in impianti fotovoltaici. Queste clip sono pensate per organizzare la disposizione dei cavi sotto o in prossimità dei pannelli solari.

Molla in acciaio per fissare cavi solari in impianti fotovoltaici. Queste clip sono pensate per organizzare la disposizione dei cavi sotto o in prossimità dei pannelli solari.

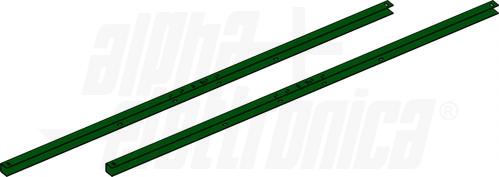

Coppia di profili zincati adatta per pannelli da 15W e 27W. Necessario adattare/realizzare i fori sulla cornice dei pannelli per fissare i pannelli ai profili. Lunghezza: 300mm. Bulloneria inclusa: - 4 viti TE M6 h15 - 4 dadi M6 autobloccanti - 8 rondelle. Avvertenze Il prodotto in oggetto è un componente. Il montaggio deve essere affidato a personale qualificato; Il pannello deve essere installato ad una altezza da terra non superiore a 4m; Prima di procedere controllare il contenuto delle scatole; Assicurarsi che i dadi siano ben serrati da non consentire la rotazione del pannello attorno al palo e/o il movimento di alcuna parte; Il dimensionamento del palo è a carico del fornitore, Alpha Elettronica declina ogni responsabilità sul corretto dimensionamento; Alpha Elettronica s.r.l. declina ogni responsabilità per danni, ferite o malfunzionamenti derivanti da un non corretto assemblaggio, montaggio o da un uso non corretto del prodotto.

Coppia di profili zincati adatta per pannelli da 50W, 70W e 105W. Necessario adattare/realizzare i fori sulla cornice dei pannelli per fissare i pannelli ai profili. Lunghezza: 541mm. Bulloneria inclusa: - 4 viti TE M6 h15 - 4 dadi M6 autobloccanti - 8 rondelle. Avvertenze Il prodotto in oggetto è un componente. Il montaggio deve essere affidato a personale qualificato; Il pannello deve essere installato ad una altezza da terra non superiore a 4m; Prima di procedere controllare il contenuto delle scatole; Assicurarsi che i dadi siano ben serrati da non consentire la rotazione del pannello attorno al palo e/o il movimento di alcuna parte; Il dimensionamento del palo è a carico del fornitore, Alpha Elettronica declina ogni responsabilità sul corretto dimensionamento; Alpha Elettronica s.r.l. declina ogni responsabilità per danni, ferite o malfunzionamenti derivanti da un non corretto assemblaggio, montaggio o da un uso non corretto del prodotto.

Coppia di profili zincati adatta per pannelli da 140W e da 180W. Necessario adattare/realizzare i fori sulla cornice dei pannelli per fissare i pannelli ai profili. Lunghezza: 680mm. Bulloneria inclusa: - 4 viti TE M6 h15 - 4 dadi M6 autobloccanti - 8 rondelle. Avvertenze Il prodotto in oggetto è un componente. Il montaggio deve essere affidato a personale qualificato; Il pannello deve essere installato ad una altezza da terra non superiore a 4m; Prima di procedere controllare il contenuto delle scatole; Assicurarsi che i dadi siano ben serrati da non consentire la rotazione del pannello attorno al palo e/o il movimento di alcuna parte; Il dimensionamento del palo è a carico del fornitore, Alpha Elettronica declina ogni responsabilità sul corretto dimensionamento; Alpha Elettronica s.r.l. declina ogni responsabilità per danni, ferite o malfunzionamenti derivanti da un non corretto assemblaggio, montaggio o da un uso non corretto del prodotto.

Coppia di profili zincati adatta per pannelli da 100W. Necessario adattare/realizzare i fori sulla cornice dei pannelli per fissare i pannelli ai profili. Lunghezza: 808mm. Bulloneria inclusa: - 4 viti TE M6 h15 - 4 dadi M6 autobloccanti - 8 rondelle. Avvertenze Il prodotto in oggetto è un componente. Il montaggio deve essere affidato a personale qualificato; Il pannello deve essere installato ad una altezza da terra non superiore a 4m; Prima di procedere controllare il contenuto delle scatole; Assicurarsi che i dadi siano ben serrati da non consentire la rotazione del pannello attorno al palo e/o il movimento di alcuna parte; Il dimensionamento del palo è a carico del fornitore, Alpha Elettronica declina ogni responsabilità sul corretto dimensionamento; Alpha Elettronica s.r.l. declina ogni responsabilità per danni, ferite o malfunzionamenti derivanti da un non corretto assemblaggio, montaggio o da un uso non corretto del prodotto.

Coppia di profili zincati adatta per due pannelli da 70W e 105W e un pannello da 405W. Necessario adattare/realizzare i fori sulla cornice dei pannelli per fissare i pannelli ai profili. Lunghezza: 1076mm. Bulloneria inclusa: - 8 viti TE M6 h15 - 8 dadi M6 autobloccanti - 16 rondelle. Avvertenze Il prodotto in oggetto è un componente. Il montaggio deve essere affidato a personale qualificato; Il pannello deve essere installato ad una altezza da terra non superiore a 4m; Prima di procedere controllare il contenuto delle scatole; Assicurarsi che i dadi siano ben serrati da non consentire la rotazione del pannello attorno al palo e/o il movimento di alcuna parte; Il dimensionamento del palo è a carico del fornitore, Alpha Elettronica declina ogni responsabilità sul corretto dimensionamento; Alpha Elettronica s.r.l. declina ogni responsabilità per danni, ferite o malfunzionamenti derivanti da un non corretto assemblaggio, montaggio o da un uso non corretto del prodotto.

Per ottenere la soluzione proposta occorre ordinare il seguente materiale. Il set ottenuto è adatto per il montaggio di due pannelli da 105W. Il vano batterie è in grado di ospitare al massimo due batterie BP12-100. Pannelli correlati: MM105-12/1. Si consiglia di fissare il regolatore di carica serie ASR e l''eventuale dimmer (ASR610/1) sull''apposito supporto SU-SOLAR-P08. Tale accessorio è dotato dei fori di fissaggio per i dispositivi elettronici. Inoltre semplifica l''attività di installazione e l''eventuale rimozione o sostituzione dei dispositivi stessi. Il fissaggio del testa palo è idoneo per pali con diamentro compreso fra 80 e 99mm. I pannelli, le batterie e le parti elettroniche non sono incluse nel set.

Coppia di profili zincati adatta per pannello da 140W e da 180W. Necessario adattare/realizzare i fori sulla cornice dei pannelli per fissare i pannelli ai profili. Lunghezza: 1328mm Bulloneria inclusa: - 8 viti TE M6 h15 - 8 dadi M6 autobloccanti - 16 rondelle Avvertenze Il prodotto in oggetto è un componente. Il montaggio deve essere affidato a personale qualificato; Il pannello deve essere installato ad una altezza da terra non superiore a 4m; Prima di procedere controllare il contenuto delle scatole; Assicurarsi che i dadi siano ben serrati da non consentire la rotazione del pannello attorno al palo e/o il movimento di alcuna parte; Il dimensionamento del palo è a carico del fornitore, Alpha Elettronica declina ogni responsabilità sul corretto dimensionamento; Alpha Elettronica s.r.l. declina ogni responsabilità per danni, ferite o malfunzionamenti derivanti da un non corretto assemblaggio, montaggio o da un uso non corretto del prodotto.

Per ottenere la soluzione proposta occorre ordinare il seguente materiale. Il set ottenuto è adatto per il montaggio di due pannelli da 140W/180W. Il vano batterie è in grado di ospitare al massimo due batterie BP12-100 oppure due batterie BPG12-134. Si consiglia di fissare il regolatore di carica serie ASR e l''eventuale dimmer (ASR610/1) sull''apposito supporto SU-SOLAR-P08. Tale accessorio è dotato dei fori di fissaggio per i dispositivi elettronici. Inoltre semplifica l''attività di installazione e l''eventuale rimozione o sostituzione dei dispositivi stessi. Il fissaggio del testa palo è idoneo per pali con diamentro compreso fra 80 e 99mm. I pannelli, le batterie e le parti elettroniche non sono incluse nel set.

Elemento testa palo zincato con vano porta batterie. Adatto per 2 pannelli da 105W, 140W, e da 180W utilizzando i rispettivi profili delle lunghezze idonee (non inclusi). Vano adatto per due batterie BP12-100. Il fissaggio del testa palo è idoneo per pali con diametro compreso fra 80 e 90mm. Bulloneria inclusa: - 8 viti TE M6 h15 - 8 dadi M6 autobloccanti - 16 rondelle. - 2 viti TE M8 h30. - Serratura per anta. I profili per il fissaggio dei pannelli non sono inclusi. Tali profili devono essere ordinati separatamente. Avvertenze Il prodotto in oggetto è un componente. Il montaggio deve essere affidato a personale qualificato; Il pannello deve essere installato ad una altezza da terra non superiore a 4m; Prima di procedere controllare il contenuto delle scatole; Assicurarsi che i dadi siano ben serrati da non consentire la rotazione del pannello attorno al palo e/o il movimento di alcuna parte; Il dimensionamento del palo è a carico del fornitore, Alpha Elettronica declina ogni responsabilità sul corretto dimensionamento; Alpha Elettronica s.r.l. declina ogni responsabilità per danni, ferite o malfunzionamenti derivanti da un non corretto assemblaggio, montaggio o da un uso non corretto del prodotto.

Supporto per regolatore di carica serie ASR e Dimmer ASR610/1. Il prodotto risulta indispensabile per proteggere i componenti elettronici installati all''interno del testa palo. Perni sul retro per fissaggio della struttura interna del testa palo SU-SOLAR-P04. Bulloneria inclusa: - 8 Dadi M3 - 8 Rondelle M4 - 4 Dadi M4 - 4 Rondelle M4 Avvertenze Il prodotto in oggetto è un componente. Il montaggio deve essere affidato a personale qualificato.

Braccio zincato a 90° per lampione. Diametro braccio: 60mm Lunghezza: 790 mm Adatto per palo 80 mm Bulloneria inclusa: n4 bulloni M8 testa esagonale lunghezza 40mm, n4 dadi M8 autobloccanti. Avvertenze Il prodotto in oggetto è un componente. Il montaggio deve essere affidato a personale qualificato.
