Fotovoltaico

Caratteristiche generali Funzione crepuscolare: riconoscimento giorno/notte dalla tensione dei pannelli. Timer programmabile per l''accensione automatica del carico come luci notturne. Timer programmabile tramite pulsante. Accensione automatica al tramonto o all''alba per un numero di ore programmabili. Possibilità di accensione del carico manualmente. Visualizzazione delle impostazioni tramite display Modalità di carica PWM (modalità larghezza d''impulso). Regolazione automatica stato di carica della batteria. Compensazione in temperatura della carica. Si consiglia l''utilizzo di pannelli specifici per applicazioni ad isola a bassa tensione. Collegamento interno con positivo comune. Dati tecnici Tensione di batteria: 12V/24V automatico Ingresso pannelli: Massima tensione a pannelli a circuito aperto: 50V Corrente massima in ingresso: 10A Corrente massima in uscita: 10A Autoconsumo: 12mA LVD 12V/24V: 11V (regolabile da 9V a 12V) / 22V (regolabile da 18V a 24V) LVR 12V/24V: 12,6V (regolabile da 11V a 13,5V) / 25,2V (regolabile da 22V a 27V) Fine carica: 13,8V (regolabile da 13V a 15V) / 27,6V (regolabile da 26V a 30V) Riconnesione del carico: 12,6V (25,20V) Tensione minima disconnessione batteria (LVD): 11,1V (22.2V) Protezioni Corto circuito pannelli e del carico in uscita Sovraccarico pannelli e del carico in uscita Corrente inversa notturna Sovratensioni sul carico Sovratemperatura Disconnessione tensione minima batteria Disconnessione tensione massima batteria L''inversione delle polarità sia dei pannelli che delle batterie, possono danneggiare irreparabilmente il regolatore. Danno non in garanzia Caratteristiche meccaniche Temperatura ambiente consentita: -25°C/55°C Grado di protezione: IP20 Sezione cavi consigliati: 4mm² Dimensioni (LxWxH): 60,04x41,04x17,70 Caratteristiche Generali Tensione di Sistema Nominale: 12V|24V Corrente di ricarica max: 10A Tensione massima pannelli: 50Vdc Tensione batteria min: 10Vdc Tensione batteria max: 28.6Vdc Potenza massima pannelli (batt. 12V): 120W Potenza massima pannelli (batt. 24V): 240W Collegamento interno: Positivo comune Display Interno: Display LED 7 segmenti Caratteristiche Meccaniche Materiale contenitore: Plastico Grado di protezione: IP20 Timer uscita carico E'' possibile configurare il timer dell''uscita carico impostando tramite il display un valore da 00 a 18. 00 Controllo manuale carico 01 Carico sempre acceso 02 Carico sempre spento 03 Carico acceso dal tramonto all''alba + controllo manuale 04 Carico acceso dall''alba al tramonto + controllo manuale 05 Carico acceso dal tramonto per 2h + controllo manuale 06 Carico acceso dal tramonto per 4h + controllo manuale 07 Carico acceso dal tramonto per 6h + controllo manuale 08 Carico acceso dal tramonto per 8h + controllo manuale 09 Carico acceso dal tramonto per 10h + controllo manuale 10 Carico acceso dal tramonto per 12h + controllo manuale 11 Carico acceso dall’alba per 2h + controllo manuale 13 Carico acceso dall’alba per 6h + controllo manuale 14 Carico acceso dall’alba per 8h + controllo manuale 15 Carico acceso dall’alba per 10h + controllo manuale 16 Carico acceso dall’alba per 12h + controllo manuale 17 Pannello sempre escluso non accetta la ricarica da pannello. Carico inizialmente Acceso. 18 Pannello sempre escluso non accetta la ricarica da pannello. Carico inizialmente spento.

Caratteristiche generali Funzione crepuscolare: riconoscimento giorno/notte dalla tensione dei pannelli. Timer programmabile per l''accensione automatica del carico come luci notturne. Timer programmabile tramite pulsante. Accensione automatica al tramonto o all''alba per un numero di ore programmabili. Possibilità di accensione del carico manualmente. Visualizzazione delle impostazioni tramite display Modalità di carica PWM (modalità larghezza d''impulso). Regolazione automatica stato di carica della batteria. Compensazione in temperatura della carica. Si consiglia l''utilizzo di pannelli specifici per applicazioni ad isola a bassa tensione. Collegamento interno con positivo comune. Dati tecnici Tensione di batteria: 12V/24V automatico Ingresso pannelli: Massima tensione a pannelli a circuito aperto: 50V Corrente massima in ingresso: 20A Corrente massima in uscita: 20A Autoconsumo: 12mA LVD 12V/24V: 11V (regolabile da 9V a 12V) / 22V (regolabile da 18V a 24V) LVR 12V/24V: 12,6V (regolabile da 11V a 13,5V) / 25,2V (regolabile da 22V a 27V) Fine carica: 13,8V (regolabile da 13V a 15V) / 27,6V (regolabile da 26V a 30V) Riconnesione del carico: 12,6V (25,20V) Tensione minima disconnessione batteria (LVD): 11,1V (22.2V) Protezioni Corto circuito pannelli e del carico in uscita Sovraccarico pannelli e del carico in uscita Corrente inversa notturna Sovratensioni sul carico Sovratemperatura Disconnessione tensione minima batteria Disconnessione tensione massima batteria L''inversione delle polarità sia dei pannelli che delle batterie, possono danneggiare irreparabilmente il regolatore. Danno non in garanzia Caratteristiche meccaniche Temperatura ambiente consentita: -25°C/55°C Grado di protezione: IP20 Sezione cavi consigliati: 4mm² Dimensioni (LxWxH): 60,04x41,04x17,70 Caratteristiche Generali Tensione di Sistema Nominale: 12V|24V Corrente di ricarica max: 20A Tensione massima pannelli: 50Vdc Tensione batteria min: 10Vdc Tensione batteria max: 28.6Vdc Potenza massima pannelli (batt. 12V): 240W Potenza massima pannelli (batt. 24V): 480W Collegamento interno: Positivo comune Display Interno: Display LED 7 segmenti Caratteristiche Meccaniche Materiale contenitore: Plastico Grado di protezione: IP20 Timer uscita carico E'' possibile configurare il timer dell''uscita carico impostando tramite il display un valore da 00 a 18. 00 Controllo manuale carico 01 Carico sempre acceso 02 Carico sempre spento 03 Carico acceso dal tramonto all''alba + controllo manuale 04 Carico acceso dall''alba al tramonto + controllo manuale 05 Carico acceso dal tramonto per 2h + controllo manuale 06 Carico acceso dal tramonto per 4h + controllo manuale 07 Carico acceso dal tramonto per 6h + controllo manuale 08 Carico acceso dal tramonto per 8h + controllo manuale 09 Carico acceso dal tramonto per 10h + controllo manuale 10 Carico acceso dal tramonto per 12h + controllo manuale 11 Carico acceso dall’alba per 2h + controllo manuale 13 Carico acceso dall’alba per 6h + controllo manuale 14 Carico acceso dall’alba per 8h + controllo manuale 15 Carico acceso dall’alba per 10h + controllo manuale 16 Carico acceso dall’alba per 12h + controllo manuale 17 Pannello sempre escluso non accetta la ricarica da pannello. Carico inizialmente Acceso. 18 Pannello sempre escluso non accetta la ricarica da pannello. Carico inizialmente spento.

Caratteristiche - Convertitore switching DC-DC step down. - Inseguimento del punto di massima potenza dei pannelli (MPPT). - Algoritmo di scansione automatica dei punti di massima potenza. - Adatto per moduli mono, poli cristallini e moduli a film sottile. - Algoritmo di carica della batteria a 3 stadi - Disconnessione automatica del carico per undervoltage di batteria. - Collegamento interno con negativo comune. - Protocollo di comunicazione Modbus RTU su RS485. - Predisposto per sensore di temperatura remotabile (non incluso). - Parametri di ricarica e soglie di tensione regolabili via software. Il software è scaricabile dal sito Caratteristiche Generali Tensione di Sistema Nominale: 12V|24V Corrente di ricarica max: 20A Tensione batteria min: 8Vdc Tensione batteria max: 29Vdc Potenza massima pannelli (batt. 12V): 240W Potenza massima pannelli (batt. 24V): 480W Collegamento interno: Negativo comune Compensazione di temperatura: Si Comunicazione: Modbus su RS485 Display Interno: Indicatori Led Parametri configurabili: Corrente di carica max|Tensione di carica in tampone|Tensione di equalizzazione di carica|Tensione di riaggancio carico|Tensione di sgancio carico Caratteristiche Meccaniche Peso: 1.7kg Materiale contenitore: Metallico Grado di protezione: IP20 Controllo accensione/spegnimento carico Modalità automatiche (impostabili tramite DIP switch): - sempre acceso - accensione per 4 ore dal tramonto - accensione per 8 ore dal tramonto - accensione dal tramonto all''alba Modalità manuale: - contatto sulla morsettiera "switch" - tramite display remoto ASR510 Protezioni - Sovraccarico su connessioni ''pannelli'', ''batteria'' e ''carico'' - Sovratensione su connessioni ''pannelli'', ''batteria'' e ''carico'' - Inversione su ingresso ''pannelli'' - Corto circuito su uscita ''carico'' - Sovratemperatura. - Corrente di inversione notturna. - Disconessione carico per tensione minima di batteria. NOTA: L''inversione di polarità di batteria può danneggiare il regolatore. Danno non coperto da garanzia.

Caratteristiche - Convertitore switching DC-DC step down. - Inseguimento del punto di massima potenza dei pannelli (MPPT). - Algoritmo di scansione automatica dei punti di massima potenza. - Adatto per moduli mono, poli cristallini e moduli a film sottile. - Algoritmo di carica della batteria a 3 stadi - Disconnessione automatica del carico per undervoltage di batteria. - Collegamento interno con negativo comune. - Protocollo di comunicazione Modbus RTU su RS485. - Predisposto per sensore di temperatura remotabile (non incluso). - Parametri di ricarica e soglie di tensione regolabili via software. Il software è scaricabile dal sito Caratteristiche Generali Tensione di Sistema Nominale: 12V|24V Corrente di ricarica max: 30A Tensione massima pannelli: 60Vdc Tensione batteria min: 8Vdc Tensione batteria max: 29Vdc Potenza massima pannelli (batt. 12V): 360W Potenza massima pannelli (batt. 24V): 720W Collegamento interno: Negativo comune Compensazione di temperatura: Si Comunicazione: Modbus su RS485 Display Interno: Indicatori Led Parametri configurabili: Corrente di carica max|Tensione di sgancio carico|Tensione di riaggancio carico|Tensione di equalizzazione di carica|Tensione di carica in tampone Caratteristiche Meccaniche Peso: 1.7kg Materiale contenitore: Metallico Grado di protezione: IP20 Controllo accensione/spegnimento carico Modalità automatiche (impostabili tramite DIP switch): - sempre acceso - accensione per 4 ore dal tramonto - accensione per 8 ore dal tramonto - accensione dal tramonto all''alba Modalità manuale: - contatto sulla morsettiera "switch" - tramite display remoto ASR510 Protezioni - Sovraccarico su connessioni ''pannelli'', ''batteria'' e ''carico'' - Sovratensione su connessioni ''pannelli'', ''batteria'' e ''carico'' - Inversione su ingresso ''pannelli'' - Corto circuito su uscita ''carico'' - Sovratemperatura. - Corrente di inversione notturna. - Disconessione carico per tensione minima di batteria. NOTA: L''inversione di polarità di batteria può danneggiare il regolatore. Danno non coperto da garanzia.

Caratteristiche generali Il sensore di temperatura ASR500/T08 è una sonda di temperatura realizzata come accessorio per i regolatori di carica della serie ASR di Alpha Elettronica. La sonda include il sensore digitale 1-Wire® (one wire) DS18B20 ed è realizzata tramite occhiello metallico per un pratico fissaggio al terminale di batteria. Il cavo di collegamento (non fornito) può essere collegato tramite i morsetti a vite posti sul retro. Il sensore ASR500/T08 è stato realizzato appositamente come accessorio opzionale dei regolatori di carica ASR110/120/130 per installazioni in impianti fotovoltaici ad isola. Tramite opportuno collegamento della sonda ASR500/T08 il regolatore di carica è in grado ottimizzare la tensione di carica delle batterie in base alla temperatura della batteria stessa. Attenzione: è necessario montare la sonda ASR500/T08 solo ed esclusivamente alla batteria connessa all’ASR in carica. Un montaggio errato, quindi una rilevazione errata della temperatura, compromette la gestione della carica. Altre applicazioni della sonda Il sensore di temperatura all’interno della sonda è il DS18B20 1-Wire® della Maxim Integrated. Questo componete ha la capacità di rilevare temperature con precisione da 9-bit a 12-bit in un range di temperature fra un minimo di -55°C ed un massimo di +125°C con un''approssimazione di +/-0.5°C. La particolarità di questi sensori di temperatura è rappresentata dal fatto che ciascun sensore ha numero seriale unico di 64-bit che lo identifica memorizzato all''interno di una ROM presente al loro interno. Il sensore ASR500/T08 può essere utilizzato anche per altre applicazioni rispetto all’utilizzo con ASR110/120/130 e progetti di data-logging. Ovviamente rimane a carico del cliente la configurazione e il settaggio della rete 1-Wire®. Dati tecnici della sonda Alimentazione: 5Vdc (vedi PIN+ e -) Bus: 1-Wire® (Vedi PIN D) Range di temperature misurabili: da -10°C a +85°C Accuratezza: ±0.5°C (nel range -10°C / 85°C) Risoluzione del sensore: da 9-bit a 12-bit (impostabile dall''utente) Tempo di conversione di temperature in 12-bit word: 750ms Ogni sensore ha un indirizzo univoco a 64-bit memorizzato in una ROM interna. Cavo consigliato: 3 poli schermato Lunghezza cavo: 10m max

Il display ASR510 Alpha Solar consente di gestire in remoto i regolatori di carica della serie ASR110, ASR120 e ASR130, di monitorare lo stato del sistema fotovoltaico e di controllare l’accensione e lo spegnimento del carico per una distanza massima di 100 metri tramite cavo (cavo incluso da 1mt). Caratteristiche generali Visualizzazione dati del sistema fotovoltaico Visualizzazione energia di carica e scarica del singolo giorno. Tensione di alimentazione: 12-24Vdc (ASR510) Linee display: 8x2 Comunicazione: protocollo Modbus RTU Lunghezza collegamento 100m max Menù dati visualizzati: - Tensione batteria - Tensione pannello - Corrente di carica dal pannello - Corrente di uscita verso il carico - Temperatura regolatore - Temperatura batteria - Energia di carica del giorno - Energia di scarica del giorno Funzioni controllo remoto: - On-off del carico

Tensione operativa: 46-56V Corrente carica/scarica picco: 200A @2min,25°C Installazione: a parete Indicazione led: 2 Led (Funzionamento, Allarme, Protezione) Indicazione stato di carica: 4 Led (SOC 25%-100%) Codice produttore: GSL051200A-B-GBP2 (GSL) Caratteristiche Generali Tecnologia: LiFePO4 Interfaccia di comunicazione: CAN2.0, RS485 Certificazioni batteria: UL1973, CB-IEC62619, CE-EMC, MSDS, UN38.3 Caratteristiche Elettriche Tensione: 51.2V Capacità: 200Ah Energia: 10.24KWh Energia utilizzabile: 9.22KWh Corrente di carica massima: 150A Corrente di carica raccomandata: 100A Corrente di scarica massima: 150A Prof.di scarica raccomandata: 90% Connessione parallelo: 16pz max Caratteristiche Meccaniche Dimensioni: 190mm x 525mm x 735mm Peso: 102Kg Grado di protezione: IP20 Temperatura di lavoro: 0 / 55°C Umidità: 5 / 95% ATTENZIONE E'' ammesso solo il collegamento di questa batteria in parallelo con batterie identiche (stessa marca e modello). Non collegare questa batteria con altre batterie di marca e modello differenti. E'' vietato il collegamento in serie della batteria.

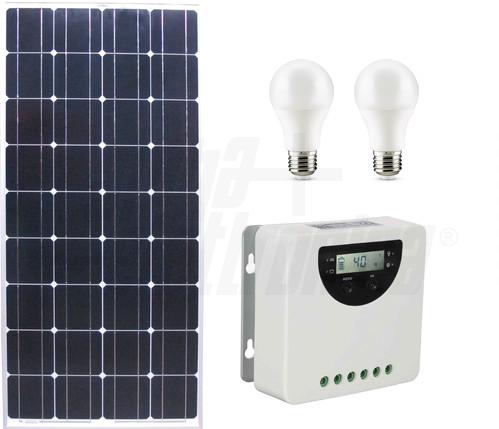

Il KIT105-SB è un sistema fotovoltaico particolarmente adatto per illuminare punti luce o piccoli accessori con assorbimenti ridotti in aree isolate dalla rete elettrica. Il regolatore è dotato di un contatto in morsettiera (non un pulsante) per controllare l''accensione e lo spegnimento manuale dell''uscita carico (load). E'' inoltre possibile impostare l''uscita carico sempre accesa oppure accesa in automatico tramite il timer di accensione notturno (funzione crepuscolare). Le lampade si accenderanno dal tramonto del sole per il numero di ore impostate: 4h, 8h, fino all''alba (compatibilmente con l''autonomia della batteria). La funzione "crepuscolare" evita la necessità di installare un crepuscolare esterno. La modularità dell’impianto permette un ampliamento di potenza aggiungendo semplicemente un altro pannello in serie. Per il suo funzionamento è necessario completare l’impianto con una batteria al piombo 12V AGM o GEL della capacità consigliata in tabella. Attenzione: l''impiego di un inverter determina consumi (di funzionamento e di stand-by) che riducono drasticamente l''autonomia dell''impianto. Non collegare l''ingresso dell''inverter al morsetto LOAD del regolatore di carica. Collegare l''inverter direttamente alla batteria. Batterie e cavi di collegamento non inclusi. Articoli inclusi - 1x MM105-12/1 - 1x RHC2010 - 2x LB123WW2

Il KIT140/12-SB è un sistema fotovoltaico particolarmente adatto per illuminare punti luce o piccoli accessori con assorbimenti ridotti in aree isolate dalla rete elettrica. Il regolatore è dotato di un contatto in morsettiera (non un pulsante) per controllare l''accensione e lo spegnimento manuale dell''uscita carico (load). E'' inoltre possibile impostare l''uscita carico sempre accesa oppure accesa in automatico tramite il timer di accensione notturno (funzione crepuscolare). Le lampade si accenderanno dal tramonto del sole per il numero di ore impostate: 4h, 8h, fino all''alba (compatibilmente con l''autonomia della batteria). La funzione "crepuscolare" evita la necessità di installare un crepuscolare esterno. La modularità dell’impianto permette un ampliamento di potenza aggiungendo semplicemente un altro pannello in serie. Per il suo funzionamento è necessario completare l’impianto con una batteria al piombo 12V AGM o GEL della capacità consigliata in tabella. Attenzione: l''impiego di un inverter determina consumi (di funzionamento e di stand-by) che riducono drasticamente l''autonomia dell''impianto. Non collegare l''ingresso dell''inverter al morsetto LOAD del regolatore di carica. Collegare l''inverter direttamente alla batteria. Batterie e cavi di collegamento non inclusi. Articoli inclusi - 1x MM140-12/2 - 1x RHC2010 - 2x LB123WW2

Il KIT15-SB è un sistema fotovoltaico particolarmente adatto per illuminare punti luce o piccoli accessori con assorbimenti ridotti in aree isolate dalla rete elettrica. Per il suo funzionamento è necessario completare l’impianto con una batteria al piombo AGM o GEL. Il regolatore è dotato di pulsante per accensione e spegnimento manuale della lampada. E'' possibile impostare la durata (in ore) del periodo di accensione della lampada. La lampada si accenderà dal tramonto del sole per il numero di ore impostate (compatibilmente con l''autonomia della batteria). La funzione "crepuscolare" evita la necessità di installare un crepuscolare esterno. La modularità dell’impianto permette un ampliamento di potenza aggiungendo semplicemente altri pannelli in parallelo. Attenzione: l''impiego di un inverter determina consumi (di funzionamento e di stand-by) che riducono drasticamente l''autonomia dell''impianto. Non collegare l''ingresso dell''inverter al morsetto LOAD del regolatore di carica. Collegare l''inverter direttamente alla batteria. Batterie e cavi di collegamento non inclusi. Articoli inclusi - 1x MM015-12/1 - 1x RHN20/3 - 1x LB122/1WW

Il KIT180-SB è un sistema fotovoltaico particolarmente adatto per illuminare punti luce o piccoli accessori con assorbimenti ridotti in aree isolate dalla rete elettrica. Il regolatore è dotato di un contatto in morsettiera (non un pulsante) per controllare l''accensione e lo spegnimento manuale dell''uscita carico (load). E'' inoltre possibile impostare l''uscita carico sempre accesa oppure accesa in automatico tramite il timer di accensione notturno (funzione crepuscolare). Le lampade si accenderanno dal tramonto del sole per il numero di ore impostate: 4h, 8h, fino all''alba (compatibilmente con l''autonomia della batteria). La funzione "crepuscolare" evita la necessità di installare un crepuscolare esterno. La modularità dell’impianto permette un ampliamento di potenza aggiungendo semplicemente un altro pannello in serie. Per il suo funzionamento è necessario completare l’impianto con una batteria al piombo 12V AGM o GEL della capacità consigliata in tabella. Attenzione: l''impiego di un inverter determina consumi (di funzionamento e di stand-by) che riducono drasticamente l''autonomia dell''impianto. Non collegare l''ingresso dell''inverter al morsetto LOAD del regolatore di carica. Collegare l''inverter direttamente alla batteria. Batterie e cavi di collegamento non inclusi. Articoli inclusi - 1x MM180-12/1 - 1x RHC2010 - 3x LB123WW2

Il KIT27-SB è un sistema fotovoltaico particolarmente adatto per illuminare punti luce o piccoli accessori con assorbimenti ridotti in aree isolate dalla rete elettrica. Per il suo funzionamento è necessario completare l’impianto con una batteria al piombo AGM o GEL. Il regolatore è dotato di pulsante per accensione e spegnimento manuale della lampada. E'' possibile impostare la durata (in ore) del periodo di accensione della lampada. La lampada si accenderà dal tramonto del sole per il numero di ore impostate (compatibilmente con l''autonomia della batteria). La funzione "crepuscolare" evita la necessità di installare un crepuscolare esterno. La modularità dell’impianto permette un ampliamento di potenza aggiungendo semplicemente altri pannelli in parallelo. Attenzione: l''impiego di un inverter determina consumi (di funzionamento e di stand-by) che riducono drasticamente l''autonomia dell''impianto. Non collegare l''ingresso dell''inverter al morsetto LOAD del regolatore di carica. Collegare l''inverter direttamente alla batteria. Batterie e cavi di collegamento non inclusi. Articoli inclusi - 1x MM027-12/1 - 1x RHN20/3 - 2x LB122/1WW

Il KIT50-SB è un sistema fotovoltaico particolarmente adatto per illuminare punti luce o piccoli accessori con assorbimenti ridotti in aree isolate dalla rete elettrica. Per il suo funzionamento è necessario completare l’impianto con una batteria al piombo AGM o GEL. Il regolatore è dotato di pulsante per accensione e spegnimento manuale della lampada. E'' possibile impostare la durata (in ore) del periodo di accensione della lampada. La lampada si accenderà dal tramonto del sole per il numero di ore impostate (compatibilmente con l''autonomia della batteria). La funzione "crepuscolare" evita la necessità di installare un crepuscolare esterno. La modularità dell’impianto permette un ampliamento di potenza aggiungendo semplicemente altri pannelli in parallelo. Attenzione: l''impiego di un inverter determina consumi (di funzionamento e di stand-by) che riducono drasticamente l''autonomia dell''impianto. Non collegare l''ingresso dell''inverter al morsetto LOAD del regolatore di carica. Collegare l''inverter direttamente alla batteria. Batterie e cavi di collegamento non inclusi. Articoli inclusi - 1x MM050-12/1 - 1x RHN20/3 - 3x LB122/1WW

Il KIT70-SB è un sistema fotovoltaico particolarmente adatto per illuminare punti luce o piccoli accessori con assorbimenti ridotti in aree isolate dalla rete elettrica. Per il suo funzionamento è necessario completare l’impianto con una batteria al piombo AGM o GEL. Il regolatore è dotato di pulsante per accensione e spegnimento manuale della lampada. E'' possibile impostare la durata (in ore) del periodo di accensione della lampada. La lampada si accenderà dal tramonto del sole per il numero di ore impostate (compatibilmente con l''autonomia della batteria). La funzione "crepuscolare" evita la necessità di installare un crepuscolare esterno. La modularità dell’impianto permette un ampliamento di potenza aggiungendo semplicemente altri pannelli in parallelo. Attenzione: l''impiego di un inverter determina consumi (di funzionamento e di stand-by) che riducono drasticamente l''autonomia dell''impianto. Non collegare l''ingresso dell''inverter al morsetto LOAD del regolatore di carica. Collegare l''inverter direttamente alla batteria. Batterie e cavi di collegamento non inclusi. Articoli inclusi - 1x MM070-12/1 - 1x RHN20/3 - 2x LB123/1WW

Caratteristiche Elettriche Potenza: 0.5Wp Tensione Voc: 2V Corrente Isc: 0.25A Tensione operativa (Vmp): 2V Corrente operativa (Imp): 0.21A Caratteristiche meccaniche Tipo pannello: mini Larghezza: 60mm Lunghezza: 60mm Spessore: 3mm Caratteristiche Celle Tipo cella: Mini Dimensioni cella: 60 x 60mm I mini pannelli solari ALPHA SOLAR sono devono essere considerati dei componenti da integrare in una struttura che protegga l''ingresso di acqua/umidità dal retro del pannello stesso e che limiti l''ossidazione delle saldature dai cavi e dalle saldature poste sempre sul retro. L''applicazione tipica di questi pannelli è in elettronica didattica/hobby e robotica.

Caratteristiche Elettriche Potenza: 1Wp Tensione Voc: 6V Corrente Isc: 0.15A Tensione operativa (Vmp): 6V Corrente operativa (Imp): 0.1A Caratteristiche meccaniche Tipo pannello: mini Larghezza: 120mm Lunghezza: 120mm Spessore: 3mm Caratteristiche Celle Tipo cella: Mini Dimensioni cella: 120 x 120mm I mini pannelli solari ALPHA SOLAR sono devono essere considerati dei componenti da integrare in una struttura che protegga l''ingresso di acqua/umidità dal retro del pannello stesso e che limiti l''ossidazione delle saldature dai cavi e dalle saldature poste sempre sul retro. L''applicazione tipica di questi pannelli è in elettronica didattica/hobby e robotica.

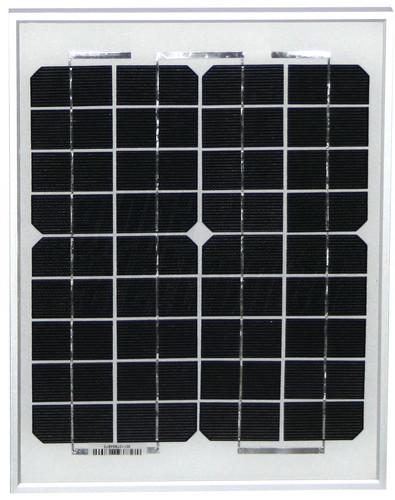

Caratteristiche Elettriche Potenza: 7Wp Tensione Voc: 24.3V Corrente Isc: 0.41A Tensione operativa (Vmp): 20.6V Corrente operativa (Imp): 0.34A Efficienza modulo: 8.2% Tolleranza di potenza: ±3% Corrente sovraccarico max: 1A Caratteristiche meccaniche Tipo pannello: con cornice Cornice: alluminio anodizzato Parte frontale: vetro Spessore vetro: 3.2mm Incapsulamento: EVA Lato posteriore: TPT Scatola di giunzione: IP65 Larghezza: 180mm Lunghezza: 340mm Spessore: 25mm Peso: 2.7Kg Capacità di carico: 2400Pa Diametro di resistenza: 80Km/h: 25mm Caratteristiche Celle Tipo cella: Mono Numero di celle: 36 Dimensioni cella: 77 x 13mm Caratteristiche termiche Temp. operativa: -40 / 85°C Temp. Immagazzinamento: -40 / 85°C

Caratteristiche Elettriche Potenza: 15Wp Tensione Voc: 24.3V Corrente Isc: 0.86A Tensione operativa (Vmp): 20.6V Corrente operativa (Imp): 0.73A Efficienza modulo: 13.51% Tolleranza di potenza: ±3% Caratteristiche meccaniche Tipo pannello: con cornice Cornice: alluminio anodizzato Parte frontale: vetro Spessore vetro: 3.2mm Incapsulamento: EVA Lato posteriore: TPT Scatola di giunzione: IP65 Larghezza: 293mm Lunghezza: 379mm Spessore: 25mm Peso: 3.5Kg Caratteristiche Celle Tipo cella: Mono Numero di celle: 36 Dimensioni cella: 26 x 79mm Caratteristiche termiche Temp. operativa: -40 / 85°C Temp. Immagazzinamento: -40 / 85°C

Caratteristiche Elettriche Potenza: 27Wp Tensione Voc: 21.7V Corrente Isc: 1.75A Tensione operativa (Vmp): 17.7V Corrente operativa (Imp): 1.53A Efficienza modulo: 14.4% Tolleranza di potenza: ±3% Caratteristiche meccaniche Tipo pannello: con cornice Cornice: alluminio anodizzato Parte frontale: vetro Spessore vetro: 3.2mm Incapsulamento: EVA Lato posteriore: TPT Scatola di giunzione: IP65 Larghezza: 293mm Lunghezza: 640mm Spessore: 25mm Peso: 4.8Kg Caratteristiche Celle Tipo cella: Mono Numero di celle: 36 Dimensioni cella: 48 x 77mm Caratteristiche termiche Temp. operativa: -40 / 85°C Temp. Immagazzinamento: -40 / 85°C

Caratteristiche Elettriche Potenza: 50Wp Tensione Voc: 24.3V Corrente Isc: 2.86A Tensione operativa (Vmp): 20.6V Corrente operativa (Imp): 2.43A Efficienza modulo: 14.31% Tolleranza di potenza: ±3% Caratteristiche meccaniche Tipo pannello: con cornice Cornice: alluminio anodizzato Parte frontale: vetro Spessore vetro: 3.2mm Incapsulamento: EVA Lato posteriore: TPT Scatola di giunzione: IP65 Larghezza: 535mm Lunghezza: 635mm Spessore: 35mm Peso: 6Kg Caratteristiche Celle Tipo cella: Mono Numero di celle: 36 Dimensioni cella: 47 x 158.75mm Caratteristiche termiche Temp. operativa: -40 / 85°C Temp. Immagazzinamento: -40 / 85°C

Caratteristiche Elettriche Potenza: 70Wp Tensione Voc: 24.3V Corrente Isc: 4.02A Tensione operativa (Vmp): 20.6V Corrente operativa (Imp): 3.4A Efficienza modulo: 16.1% Tolleranza di potenza: ±3% Caratteristiche meccaniche Tipo pannello: con cornice Cornice: alluminio anodizzato Parte frontale: vetro Spessore vetro: 3.2mm Incapsulamento: EVA Lato posteriore: TPT Scatola di giunzione: IP65 Larghezza: 535mm Lunghezza: 815mm Spessore: 35mm Peso: 6.9Kg Caratteristiche Celle Tipo cella: Mono Numero di celle: 36 Dimensioni cella: 62 x 158.75mm Caratteristiche termiche Temp. operativa: -40 / 85°C Temp. Immagazzinamento: -40 / 85°C

Caratteristiche Elettriche Potenza: 105Wp Tensione Voc: 24.3V Corrente Isc: 6.02A Tensione operativa (Vmp): 20.6V Corrente operativa (Imp): 5.11A Efficienza modulo: 16.42% Tolleranza di potenza: ±3% Caratteristiche meccaniche Tipo pannello: con cornice Cornice: alluminio anodizzato Parte frontale: vetro Spessore vetro: 3.2mm Incapsulamento: EVA Lato posteriore: TPT Scatola di giunzione: IP65 Larghezza: 535mm Lunghezza: 1195mm Spessore: 35mm Peso: 8.8Kg Caratteristiche Celle Tipo cella: Mono Numero di celle: 36 Dimensioni cella: 93 x 158.75mm Caratteristiche termiche Temp. operativa: -40 / 85°C Temp. Immagazzinamento: -40 / 85°C
