REED011 file_copy

Contatto magnetico reed per porte e finestre.
Il sensore Reed normalmente chiuso (NC) è un interruttore reed a funzionamento momentaneo attivato da un campo magnetico esterno, a prescindere dalla polarità del campo. Si caratterizza per avere due lamelle sottili (i cosiddetti reeds) racchiuse in un'ampolla di vetro sottovuoto.
In assenza di un campo magnetico, il contatto del sensore Reed è in condizione di conduzione (è chiuso); solo quando il magnete si avvicina entro una determinata distanza il circuito si interrompe momentaneamente (è aperto), per poi tornare automaticamente alla condizione iniziale (chiuso) non appena che il campo magnetico cessa (supera la distanza di rilevamento).
Il tamper è una funzione aggiuntiva di sicurezza progettata per rilevare eventuali manomissioni fisiche del dispositivo.
Questa funzione è fondamentale perché, anche se il sensore subisse un tentativo di bypass o disattivazione fisicamente, il tamper garantisce che l’evento di una possibile manomissione venga comunque segnalato.
E’ particolarmente idoneo per applicazioni in cui si vuole che l'azione di commutazione sia temporanea e immediatamente reversibile, come ad esempio nei sistemi di allarme per il monitoraggio di aperture come porte e finestre. Se usato correttamente, il sensore non rimarrà in uno stato alterato permanente, ma reagirà sempre in tempo reale alle variazioni del campo magnetico


Specifiche tecniche
Tipo di circuito: Circuito chiuso
Collegamento elettrico: N.C. (SPST) + TAMPER. Con anta chiusa.
Distanza di commutazione: 45-50mm
Fili: 4 (posizionamento laterale) (2 x Reed, 2 x Tamper)
Lunghezza fili: 100±15 cm
Sezione fili: 24 AWG
Colore fili: Bianco
Protezione cavi: guaina metallica (lunghezza 380 mm)
Terminali fili Reed.: Spellati e pre-stagnati
Terminali fili Tamper: Tagliati
Certificazione fili: UL 1007
Materiale involucro: Lega di zinco
Collante per incapsulamento: Resina epossidica
Magnete permanente: Neodimio-Ferro-Boro (NdFeB)
Cicli di commutazione: 1.000.000
Tensione di lavoro: 100V (1-100V)
Corrente nominale dei contatti: 1A
Carico massimo dei contatti: 10W
Tensione di commutazione: ≤200Vdc
Corrente di commutazione: ≤0,5A
Tenuta ad alta tensione: ＞250Vdc
Resistenza di contatto iniziale: ≤300mΩ
Resistenza di isolamento: 209Ω
Dimensione sensore (LxWxH): 106,4x38,2x10,3mm
Dimensione attuatore (LxWxH): 105,6x15,8x15,9mm
Colore corpo: placcatura elettrolitica grigio-argento
Temperatura operativa -55 ~ 150 °C.
Installazione: materiale non ferromagnetico e ferromagnetico
Modalità di posa: superficie

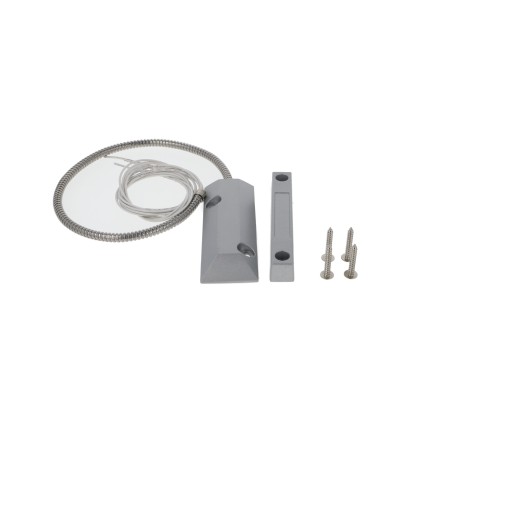

Contenuto della confezione
1 x Sensore Reed a contatto
1 x Attuatore magnetico
1 x Set viti per fissaggio
1 x Manuale d’uso
