Codice Copiato

ALC242 file_copyCopia

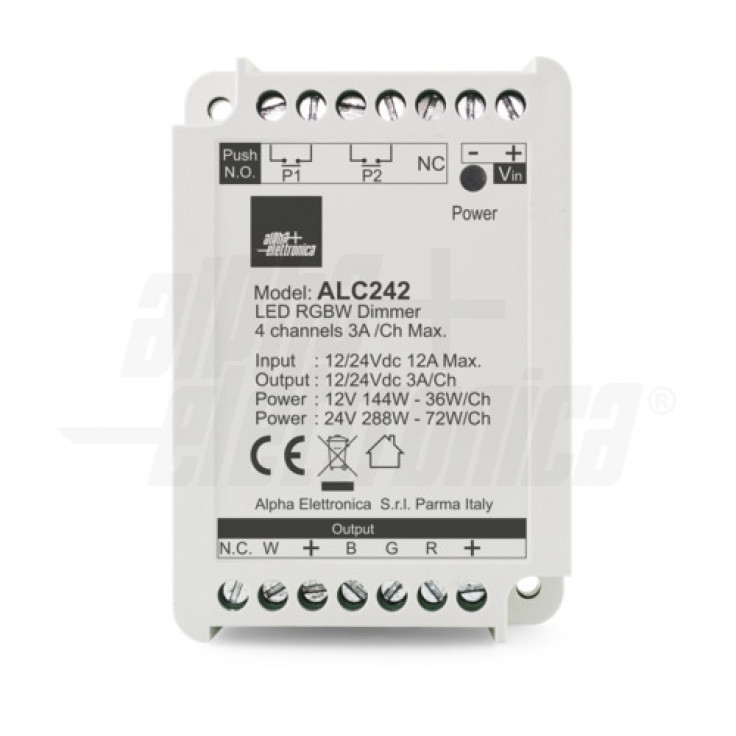

Controller Led RGBW 12/24V 12A max - 3A per canale - 4 canali - Comando con due pulsanti opto isolati

ALC242

Caratteristiche generali
Controller RGBW per strisce led e sorgenti led resistive a tensione costante 12V oppure 24V. Il controllo dell'intensità luminosa e delle funzioni viene eseguito tramite pulsanti generici opportunamente installati ai morsetti P1 e P2. Pulsanti non forniti. Il dispositivo mantiene memoria dell'ultimo modo di funzionamento impostato anche dopo aver spento e riacceso l'alimentazione.

Modalità di utilizzo
La striscia led RGB o RGBW collegata all'uscita del controller ALC242 può essere accesa o spenta tramite pressione dei due pulsanti.

Il pulsante P1 controlla il canale Bianco del controller:
- La pressione breve accende e spegne il canale Bianco
- La pressione lunga mentre il carico è acceso fa variare l'intensità luminosa del canale Bianco
- La pressione lunga da spento imposta la modalità "Luce di cortesia", la luce viene accesa con intensità al 10%

Il pulsante P2 controlla i canali RGB, con due modalità di funzionamento:
- Luce colorata con rotazione colori
- Luce colorata fissa
E' possibile cambiare la modalità tramite doppio click del pulsante P2.
La pressione lunga del pulsante ha funzione differente a seconda della modalità o dello stato in cui si trova il controller ALC242:
- Se in "Luce colorata con rotazione colori", viene variata la velocità di rotazione
- Se in "Luce colorata fissa" viene variata l’intensità della luce
Ad ogni pressione prolungata del tasto viene invertita la direzione di variazione della velocità o dell’intensità.

Protezioni
Sovratemperatura, Inversione di polarità, Sovraccarico, Cortocircuito in uscita

Note
L’installazione deve essere eseguita solamente da personale qualificato. Si consiglia di installare un fusibile adeguato in ingresso al dispositivo. L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente. Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (circa 30%).
Altezza 24,5 mm
Colore corpo Bianco
Grado di protezione IP20
Larghezza 52,5 mm
Lunghezza 76 mm
ce.gif cestino.gif ip20.gif indoor_2.gif alphanet.gif made-in-italy.gif

Presentazione


Info Tecniche

Ulteriori informazioni

Caratteristiche Generali

Adatto per RGBW
Funzione Controller
Metodo di controllo Pulsante
Marca JOlight

Caratteristiche Elettriche

Corrente/Ch 3 A
Metodo di connessione anodo comune
n. canali 4
Potenza nominale (12V) 144 W
Potenza nominale (24V) 288 W
Tensione d'ingresso 12/24V
Tensione d'uscita come ingresso
Tipo di uscita morsetti
Tipo regolazione Tensione costante (CV)

Caratteristiche Meccaniche

Altezza 24,5 mm
Colore corpo Bianco
Grado di protezione IP20
Larghezza 52,5 mm
Lunghezza 76 mm
Materiale corpo Plastica

Caratteristiche Termiche

Temp. di funzionamento -10 / 40 °C
